旋转溜槽

旋转溜槽

电话/微信联系我们
19914754015
旋转溜槽

旋转溜槽进料粒度

0.15-2mm

旋转溜槽设备处理量

2-40t/h

旋转溜槽加工物料

锡、钨、金、银、铅、锌、钽、铌、铁、锰、钛和煤等

旋转溜槽产品介绍

旋转溜槽是广泛运用于选矿物质筛分的再选机器设备,就铁矿物质来讲,可合理收购 0.2~0.03mm粒度分布。矿物质颗粒物在旋转溜槽叶子表层上遭受作用力、向心力、水流动性工作压力及滑动摩擦力的功效,而开展分层次分带,最后获得筛分。

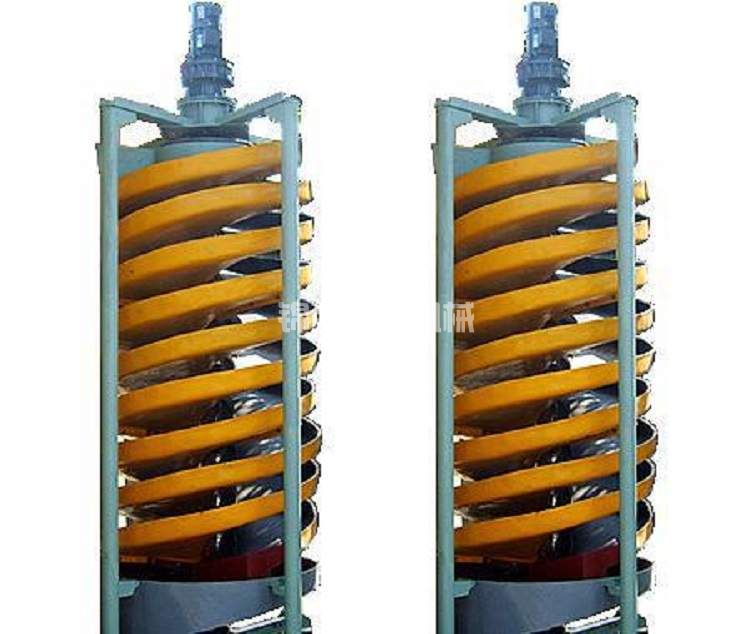

旋转溜槽(图1)

很多年来铁矿物质旋转溜槽选择别实践经验证明,也有一部分已单个离解的铁矿物质的富连体衣、并不是遗失在尾矿库中,便是回到再磨控制回路变成过磨颗粒无法收购 。因而,现一般旋转螺旋溜槽必须改善,提升 选别高效率,过到提升 废金属回收高效率及高产提质增效目地。

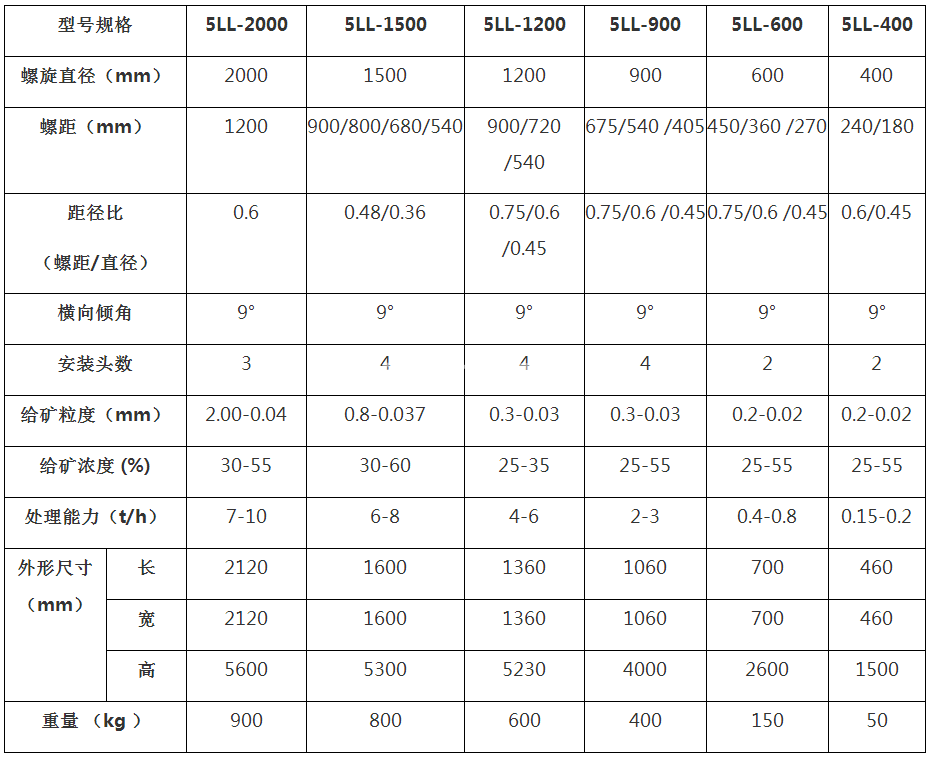

旋转溜槽(图2)

二、旋转螺旋溜槽构造及材料

玻璃钢旋转螺旋溜槽由给矿匀分器、给矿槽、螺旋溜槽,商品提取槽、商品聚集斗和槽支撑架(包含十字架或三角架)等六一部分构成。由螺旋式片连接成的螺旋式槽是关键构件。旋转溜槽是由玻璃钢防腐(玻纤弹性体材料)做成,借地脚螺栓接在一起,旋转螺旋溜槽的选别面有一层预制构件的耐磨损层。它具备轻质、牢固、坚固耐用日用品的优势。螺旋式槽的上边配有多管给矿匀分器分矿匀称,操纵简单。分矿器随意置放在支桌的十字架(或三角架)上。平均分的煤浆根据装在螺旋式槽首端给矿槽迟缓地给到螺旋式槽表面,开展筛分。旋转螺旋溜槽的尾部装在有阀块式新品提取槽将筛分的新品沿轴向按品味分为三种(或四种)新品。用调节阀门块的部位来更改各新品的提取总宽。新品聚集斗是一同舟环状筒,将已提取的双头矿流各自汇聚导出来。刻槽螺旋溜槽的截面,曲线图的切线斜率转变尤其适合细粒子原材料的选别。旋转螺旋溜槽具备构造简易、无健身运动件、重量较轻、元噪声、配备安裝和检修便捷等优势。

旋转溜槽常用金属复合材料的硬度是9,尽仅次于硬度10的裸钻。

新研发和契形旋转溜槽叶子借参考了摇床床表面横着槽的作用机理用淘米盆刻槽遍布方式加以改进,在旋转螺旋溜槽叶子上雕出契形的槽,契形刻槽具备内切圆槽和导向性槽,阳花那样不但能够 提高流水的脉动饮料功效,还能够依靠导向性槽使重矿物质沿槽向里侧挪动,有益于提升 铁矿物质的利用率。

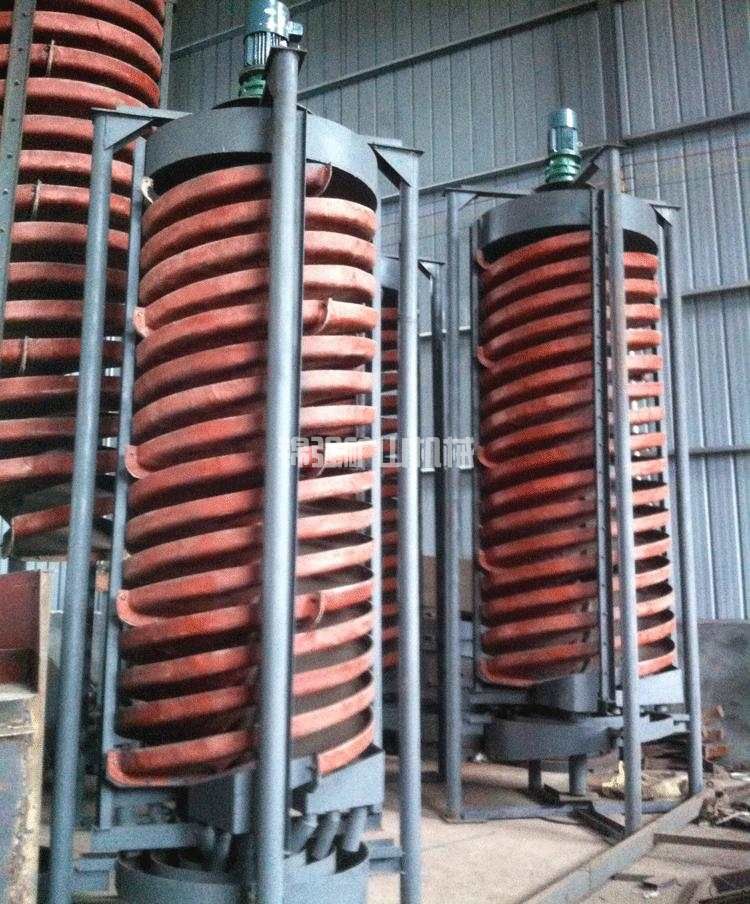

旋转溜槽(图3)

三、旋转溜槽叶子特性、拼装及主要参数

(1)叶子特性。契形旋转螺旋溜槽叶子是一般亮面叶子的基本上,按$1200Mm*720Mm一般旋转螺旋溜槽的叶子横断面(Y=10X3)设计方案而成,唯一差别是在叶子上刻着契形槽。契形斜坡沿轴向内慢慢升高为H型。因为旋转螺旋溜槽叶子槽表面的煤浆流膜沿轴向由内向型外慢慢变厚,因而,设计方案的契形刻槽的高宽比由内向型外的间隔先后按1.5、2.0、3.0Mm增长。(2)拼装H型和亮面叶子能够 有各种不同的组成方法,工业生产实验用的契形刻槽螺旋溜槽是上端2片H型和下边2片亮面叶子P拼装成2HP型。(3)契形刻槽螺旋溜槽的主要参数。

①个数与圆数:试验室实验时安裝2个头,工业生产实验时安裝4个头,每一个头由4个叶子构成,因而共4圈;

②螺旋式直径D:选用工业生产上常见的直徑D=1200Mm;

③牙距S竖向倾斜角:牙距采作工业生产上通用性的牙距S=720Mm由公式计算tga=S(X.D),求取边缘竖向倾斜角&=arctgS/(X.D)=arctg720*(3.14*1.2)=10.82,竖向倾斜角从边缘到内缘慢慢扩大。正中间的竖向倾斜角为18,内缘为46.2;

④叶子横剖面样子和横着倾斜角B:叶子选用立方米抛物线方程Y=10X1/3或x=0.001Y3明确的横断面样子。横着倾斜角为9。

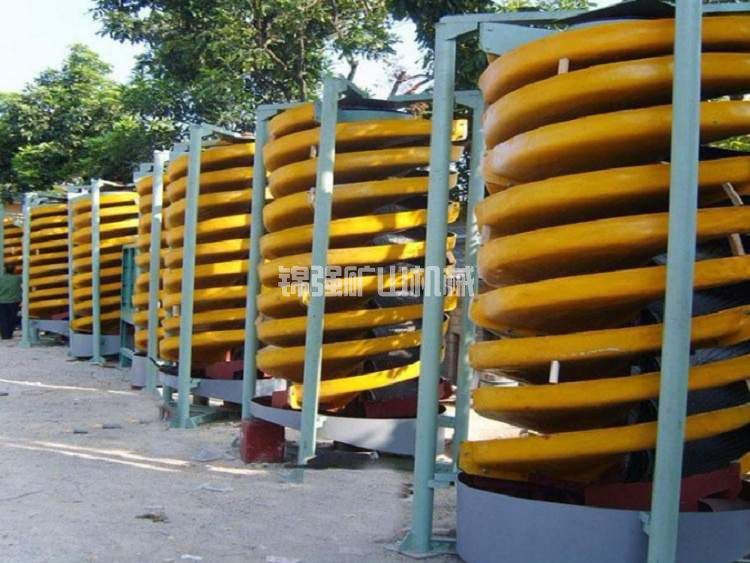

旋转溜槽(图4)

四、根据试验室与工业生产实验所测试数据比照说明:

(1)2H2P组成契形旋转螺旋溜槽与4P一般螺旋溜槽工业生产比照实验结果显示,在给矿标准和钛精矿品味相仿状况下,2H2P型比4P型废金属回收高效率提升 3.97介百分比,选矿厂高效率提升 2.81个百分比,精矿产资源率提升 2.29个百分比。

(2)旋转螺旋溜槽比一般螺旋溜槽缓解了叶子槽表面的脱干状况,更改了浓度值遍布,钛精矿带浓度值相仿状况下,中矿带的尾矿库带浓度值均值低5%之上,这有益于原材料疏松,有益于较紧促矿物质收购 。

(3)旋转溜槽+0.031毫米之上各粒度分布利用率都高过一般螺旋溜槽,而+0.056毫米之上各料级更显著。因而,旋转溜槽更能融入环节粉磨、大小筛分再选生产流程,降低铁矿物质的过磨,有益于提升 全部金属材料利用率。

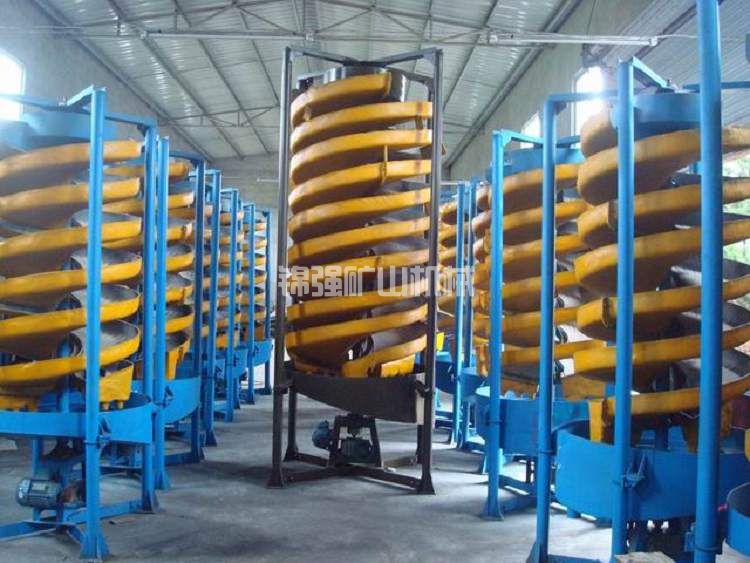

旋转溜槽(图5)

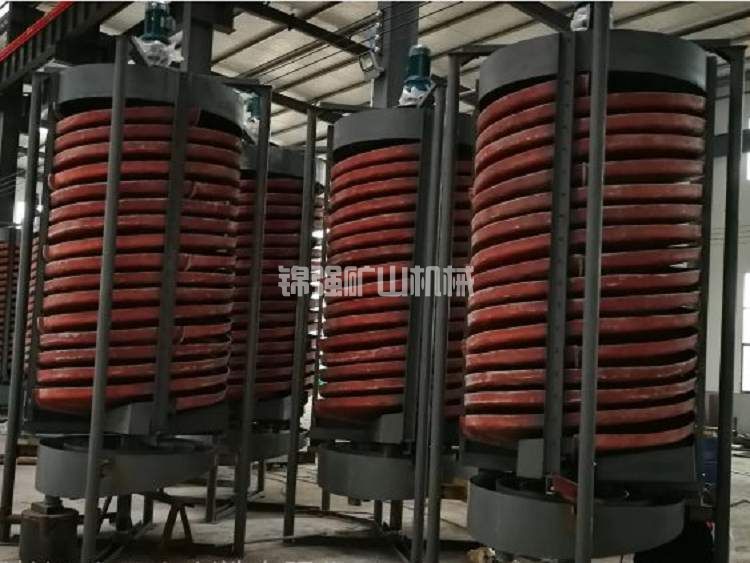

旋转溜槽(图6)

锦强矿山机械是一家专业生产旋转溜槽、旋转螺旋溜槽的选矿设备厂家,生产的旋转螺旋溜槽厂家直销,服务完备,买旋转溜槽设备就找锦强机械。
