单轴振动筛

单轴振动筛

电话/微信联系我们
19914754015
单轴振动筛

单轴振动筛进料粒度

<400mm

单轴振动筛设备处理量

8-800m3/h

单轴振动筛加工物料

河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、煤矸石、建筑垃圾等

单轴振动筛产品介绍

单轴振动筛是一种做环形震动、双层数、高效率新式振动筛,关键由筛箱、不锈钢筛网、震动器及减震扭簧等构成。
矿用单轴振动筛震动器安裝在筛箱档板上,并由电机根据三角皮带推动转动,造成离心式惯性力矩,驱使筛箱震动。单轴振动筛选用筒瑜伽体式凸轮轴振打器及偏块调整震幅,原材料筛淌线长,筛选规格型号多。

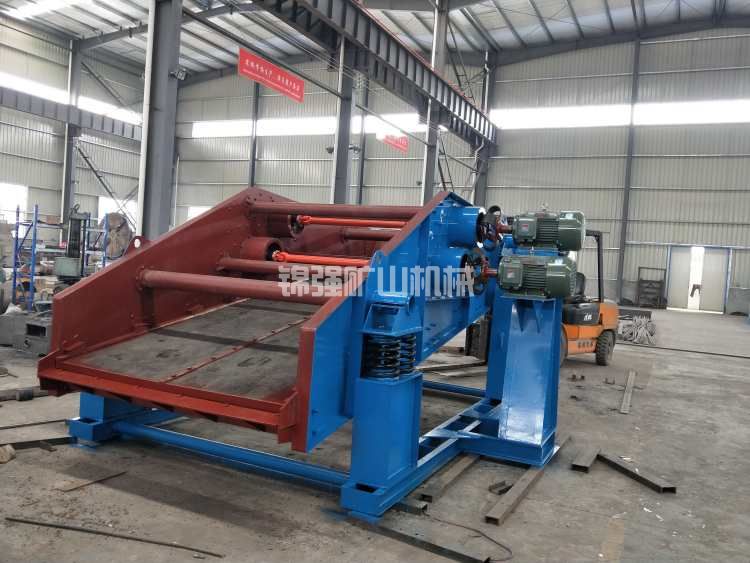

单轴振动筛(图1)
矿用单轴振动筛基本原理:其支撑方法有悬架支撑与立式支撑二种,悬架支撑,筛粉固定不动于筛箱上,筛箱由扭簧悬架或支撑,主轴轴承的轴承安装在筛箱上,主轴轴承由皮带轮推动而高速运转。带轴力重的园盘安裝在主轴轴承上,随主轴轴承转动,造成离心式惯性力矩,使能够随意震动的筛箱造成类似环形运动轨迹的震动。轴力重与滚动轴承轴线的间距为激振偏心率。

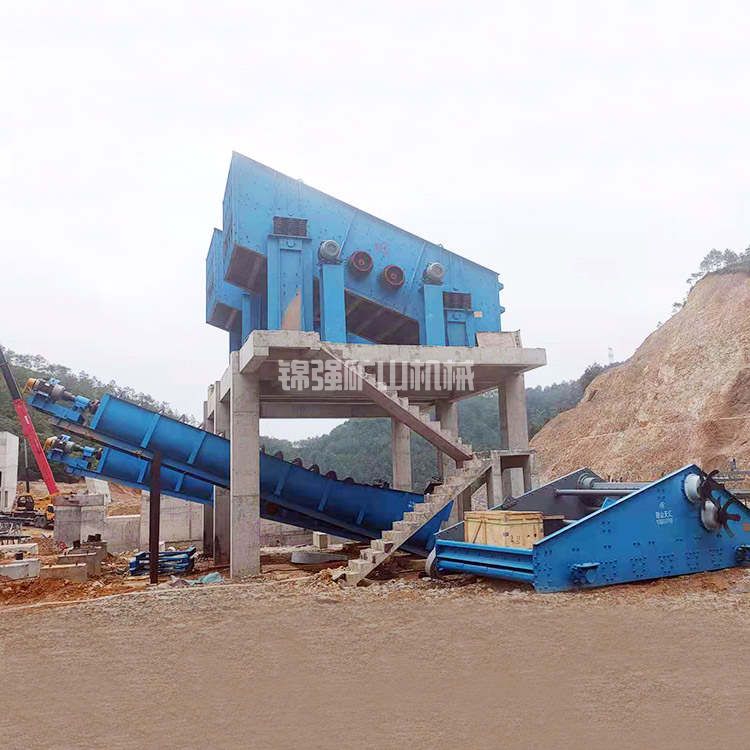

单轴振动筛(图2)

单轴圆振动筛行为主体由筛箱、振打器、吊式设备、传动系统等构成。
(1)筛箱:单轴圆振动筛主要由筛框和不锈钢筛网构成。筛框是组焊接件,关键有档板、承重梁、进料口构成,档板为一整块厚钢板,承重梁为无缝管;不锈钢筛网分上、下双层,上、下双层不锈钢筛网视角不一样,材料可选用鑫海耐磨橡胶不锈钢筛网,使用寿命是钢质的10-20倍,是聚氨酯的4-6倍。
(2)振打器:单轴圆振动筛振打器安置在筛箱的两边,关键由凸轮轴、皮带盘和轴力块构成,骰子的激振力是由凸轮轴惯性力造成的,凸轮轴的两边各自安裝一个皮带盘,轴力块安裝在皮带盘上,振打器根据滚动轴承固定不动在筛箱档板上。
(3)吊式设备:单轴圆振动筛选用镀锌钢丝绳、减振扭簧和防摆承重。
(4)传动系统:单轴圆振动筛选用Y型电动机,安裝在筛体的左边或右边,根据三角带推动皮带盘转动。

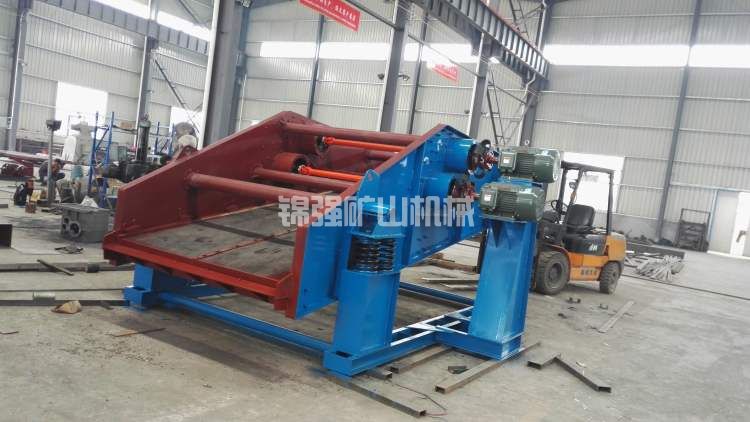

单轴振动筛(图3)

锦强矿山机械是一家专业提供矿用单轴振动筛、单轴圆振动筛厂家直销的矿业服务公司,生产的矿用单轴振动筛价格优廉,寻单轴圆振动筛厂家厂家源头制造商,欢迎选购锦强矿山机械。
