多层摇床

多层摇床

电话/微信联系我们
19914754015
多层摇床

多层摇床进料粒度

0.15-2mm

多层摇床设备处理量

10-60t/d

多层摇床加工物料

锡、钨、金、银、铅、锌、钽、铌、铁、锰、钛和煤等

多层摇床产品介绍

多层摇床在矿山机械设备中属重力选矿的关键机器设备之一,悬吊式多层选矿摇床普遍用以选别钨、锡、钽、铌、铁、锰、铬、钛、铋、铅、金等别的有色金属和贵金属矿,也可用以煤矿业。悬吊式多层选矿摇床可用以粗选、优选、扫选等不一样工作,选别粗沙(2-0.5毫米)、细沙(0.5-0.074mm)、矿物泥(-0.074)等不一样粒度分布。悬吊式多层选矿摇床也可用以选别铁、锰矿石和煤。当解决钨、锡等铁矿石时,摇床的合理收购 粒度分布范畴为2-0.022mm。

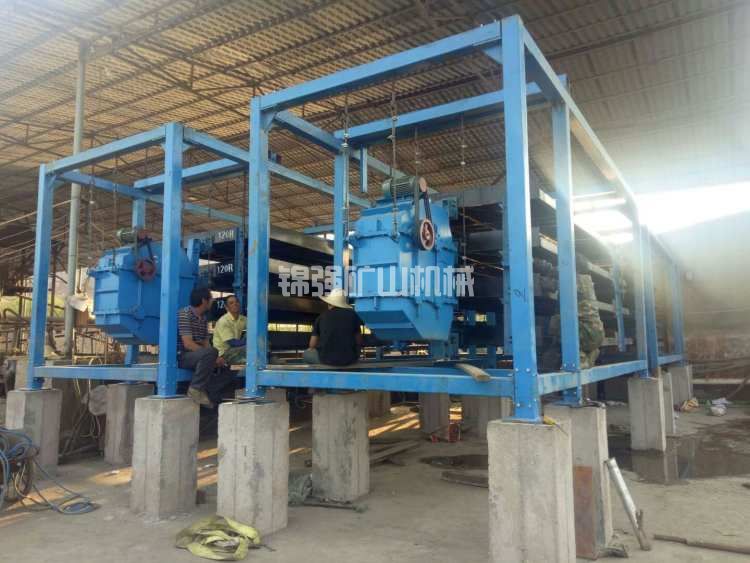

多层摇床(图1)

悬挂式多层摇床优点和特性

1惯性力卧室床构造恰当,竖直作用力自相态。无竖直向激振力,故不造成竖直颤动。可安裝在高层住宅混凝土楼板上,或位于式支撑架上;

2悬架式构造,磨擦功能损耗很小,环保节能减震,无沉重基本,安裝快速灵便;

3悬挂式多层摇床选用耐磨损层床条的玻璃钢防腐床体,耐磨损、防潮、防开裂、防腐蚀、形变小、检修少,使用期限长;

4床体在统一床板上分层次安裝,易装易卸,提升 企业占地的产出量。拆换不一样平衡块就可以更改摇床四冲程;

5选用变频调速器,能轻轻松松更改冲次以融入不一样粒度分布和特性原材料。

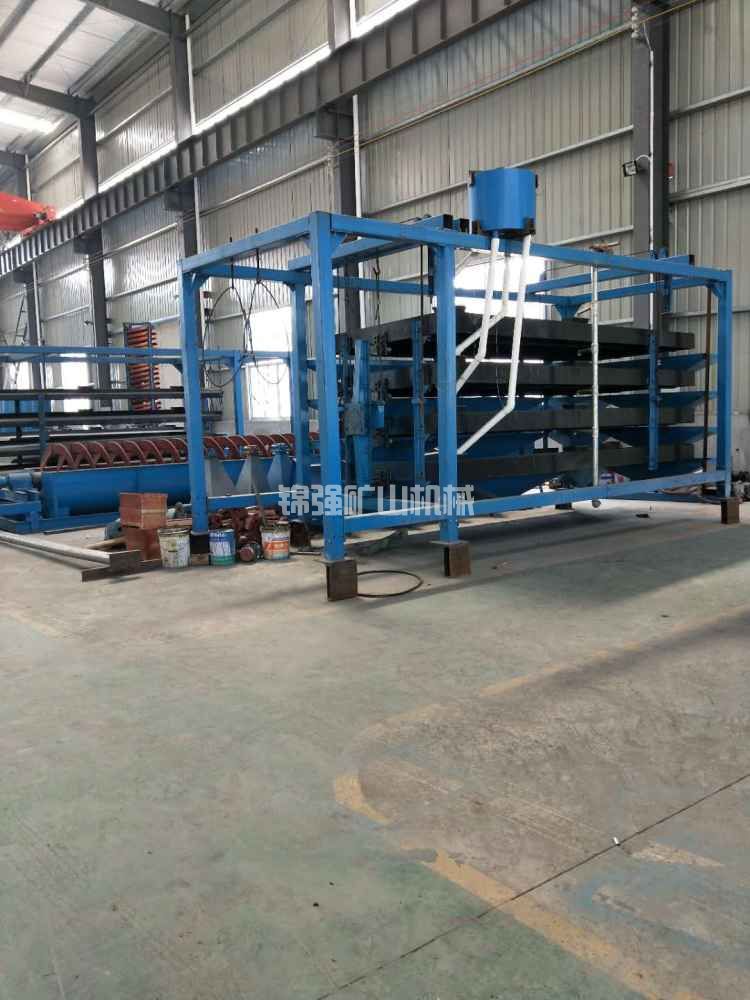

多层摇床(图2)

悬挂式多层摇床具备银矿比较高,选别高效率,照看非常容易,有利于调整四冲程。在更改横着倾斜度和四冲程是仍可维持床体运作均衡,弹黄置放在箱身体,结构紧凑,且能先后得到最后钛精矿和最后尾矿库。

悬吊式多层摇床设备关键由卧室床、电机、调坡器、床体、矿槽、不锈钢水槽、来复条及其进气系统等八个一部分构成。

悬吊式多层选矿摇床床体外观设计呈直角梯形,在木质架构内,木工板沿斜向(与中心线夹角四十五度)拼出平面图。床体分漆灰刻槽床面及硫化橡胶床体二种。漆灰刻槽床面用以选别细泥,硫化橡胶床体则用以选别粗矿。用以选择细泥的床体沿竖向有0.5度上下的斜放,用以选别粗沙的摇床则在竖向有1-2度的歪斜,在钛精矿端拉高。竖向倾斜度的尺寸借支撑点组织上的地脚螺栓调整。

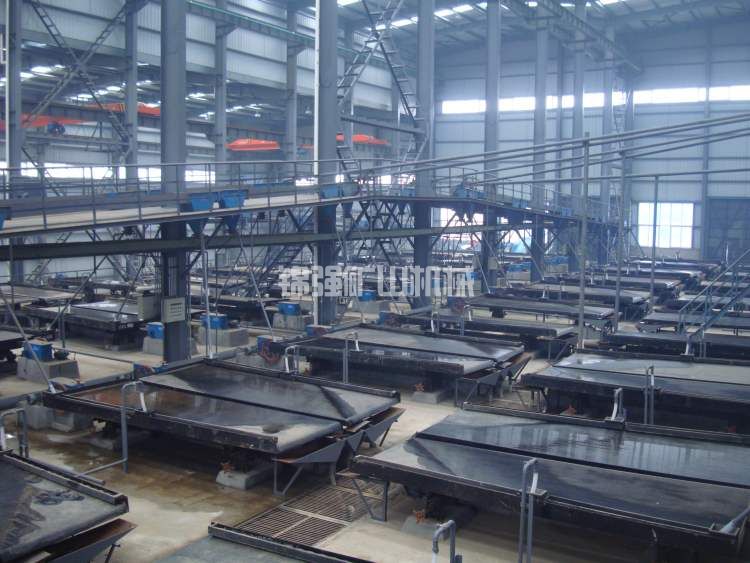

多层摇床(图3)

悬吊式多层摇床设备床体的竖向反复运动是根据曲柄连杆式传动机构来完成的。电机根据同步带传动使大皮带盘推动发动机曲轴转动,遥杆随着作上、下健身运动,遥杆往下健身运动时,肘板促进后轮和往复式杆向后挪动,弹黄遭受缩小。床体是根据连动座和往复式杆相接的,因此这时亦使床体作倒退健身运动,当遥杆往上健身运动时,因为遭受弹黄的伸展力促进,床体随着往前健身运动。

悬吊式多层摇床床朝向前健身运动期内,肘板间的交角是由大向小转变,肘板节点的水准挪动速率则由小向大转变。故床体的前行健身运动即由慢而快,相反在床体倒退时,则由快而慢进而导致了等差健身运动,那样可确保床表面的原材料往前健身运动,并开展按比例筛分。

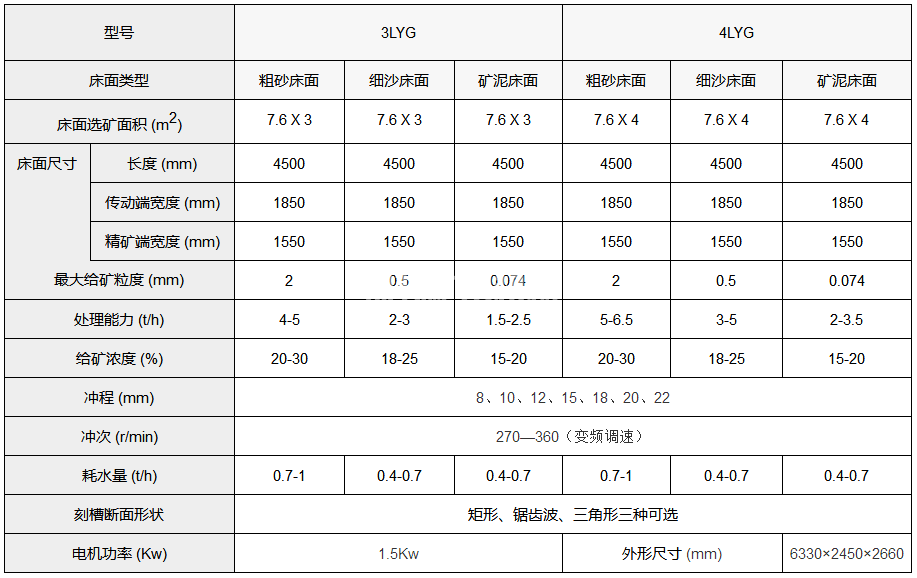

多层摇床(图4)

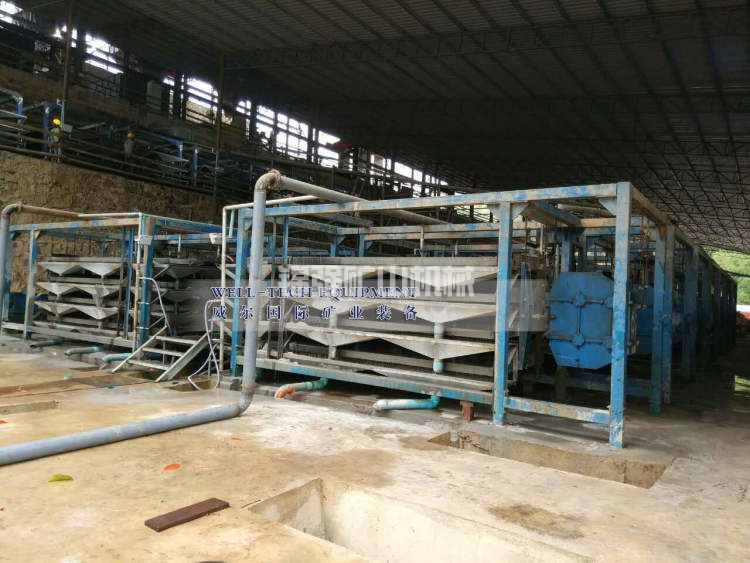

多层摇床(图5)

锦强矿山机械是一家专业生产悬吊式多层选矿摇床,悬挂式多层摇床和悬吊式多层摇床的选矿设备厂家,生产的悬吊式多层选矿摇床,悬挂式多层摇床和悬吊式多层摇床厂家直销,服务完备,欢迎选购。
