坡积型锆矿重力+磁选+静电分选联合选矿机械：把风化矿“洗、重、磁、电”一条龙搞定

先说三个重点
坡积型锆矿含泥量高、矿物表面污染重，联合选矿机械必须以“洗矿脱泥”为前置工序，洗不干净后续的重选、磁选、静电分选全部失效
联合流程采用“重力抛尾富集→磁选除杂→静电终端分离”三段机械组合，各段设备各司其职、缺一不可
机械选型的核心逻辑是处理能力的逐级匹配——重选段处理量最大，磁选和静电段按精矿产率选型，设备规格要依次递减

坡积型锆矿的难处我之前聊过很多次了。它不像海滨砂矿那样干净、均匀，而是风化残积的产物——锆英石颗粒包裹在红褐色粘土里，跟石英碎屑、铁质胶结物、未风化的母岩碎块混杂在一起。

要处理这种矿石，单靠重力选矿解决不了问题，单靠磁选或静电分选也没法从原矿直接上。只有把重力选矿、磁选和静电分选三种方法组合成一条完整的机械系统，才能把锆英石从风化壳里干干净净地提出来。

这套坡积型锆矿重力+磁选+静电分选联合选矿机械，本质上是把湿法重选和干法磁电串联成一条完整生产线，核心设备涵盖洗矿机、螺旋溜槽、摇床、磁选机、静电分选机五大类。

为什么要走“联合”路线

坡积型锆矿有三个显著特征，这三个特征决定了任何单一选矿方法都行不通。

第一个特征是含泥量高。原矿中的粘土矿物含量15-30%，这些泥质物质如果不提前脱除，会附着在矿物表面、堵塞重选设备通道、干扰磁选和静电分选的正常进行。洗矿脱泥是联合流程的第一步，也是后续所有设备能正常工作的前提。

第二个特征是矿物比重差异大。锆英石比重4.6，脉石矿物（石英、长石）比重2.6-2.7，这个差异足够大，使得重力选矿成为最经济的粗选手段。螺旋溜槽和摇床能以很低的成本把大部分轻矿物甩掉。

第三个特征是重矿物种类多。重选富集后的精矿里，除了锆英石，还含有钛铁矿、磁铁矿、独居石、石榴石、金红石等多种重矿物。这些矿物靠重选分不开，必须用磁选去除磁性杂质，再用静电分选把锆英石和金红石彻底分开。

重力选矿干不了磁选和静电分选的活，磁选和静电分选也处理不了原矿。三者必须联合，各干一段。

系统设备的整体布局

一套完整的坡积型锆矿重力+磁选+静电分选联合选矿机械，按作业顺序分为准备段、重选段、干选段三大区域。

准备段：洗矿脱泥设备

原矿进入选厂后的第一站。核心设备包括滚筒洗石机、槽式擦洗机和水力旋流器组。

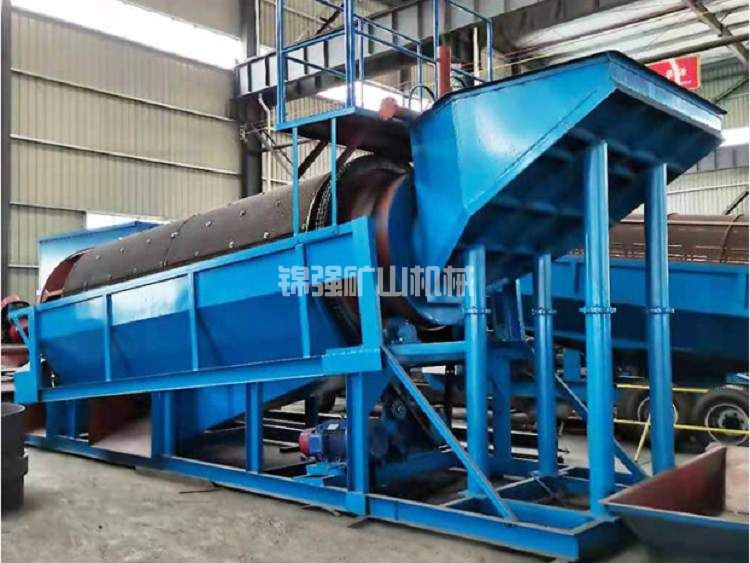

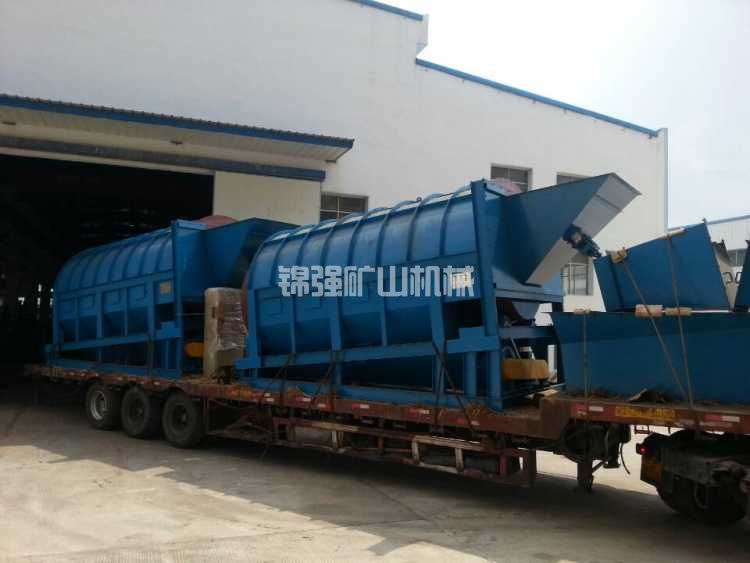

滚筒洗石机（Φ1500×3000mm或更大）负责粗洗，转速12-18转/分钟，将粘土团块打散并把+2mm砾石筛出。槽式擦洗机（双轴，轴长4-6米）负责精洗，在高浓度（55-70%）下强力搅拌，颗粒间剧烈摩擦剥离矿物表面的粘土薄膜。水力旋流器组（Φ250-350mm，4-8台并联）负责脱泥，将-0.045mm矿泥从溢流排出，底流进入重选段。

重选段：重力富集设备

脱泥后的矿浆进入重选车间。核心设备包括螺旋溜槽组和摇床组。

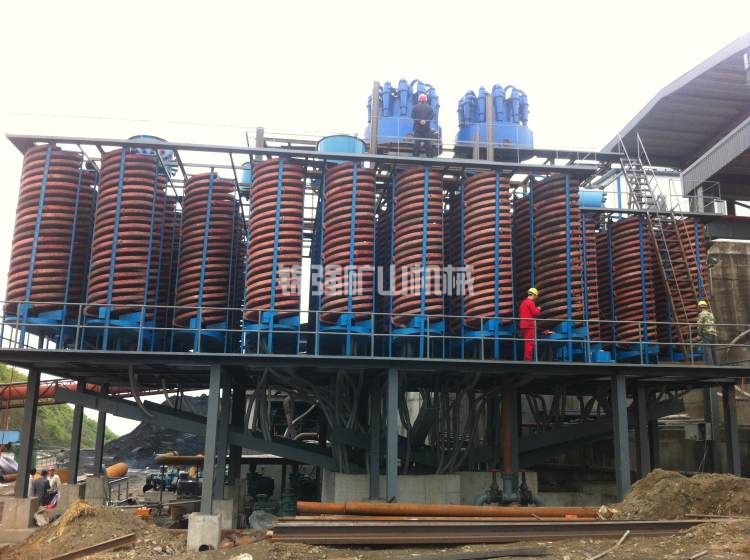

螺旋溜槽（Φ1200-1500mm，聚氨酯涂层槽面）做粗选和扫选，配置为两段粗选加一段扫选，总数24-40台（视处理量而定）。摇床（大型细砂床，8-16台）做精选，配置为粗选段和精选段，粗砂床和细砂床按入料粒度分配。

干选段：脱水干燥加磁电分选设备

重选精矿含水率高，要进入干法设备必须先脱水干燥。核心设备包括浓缩机、真空过滤机、转筒干燥机，以及磁选机和静电分选机。

浓缩机（Φ6-10m）将矿浆浓度从10-15%提到45-55%，过滤机或脱水筛降到10-15%，转筒干燥机（Φ1.2-1.5×10-12m）烘干到1%以下。冷却筒降温到50℃以下后进入磁选段。

磁选段配置弱磁选机（永磁筒式，场强0.25-0.35T，2-4台）和强磁选机（立环高梯度，背景场强1.0-1.4T，2-3台）。静电分选段配置高压静电分选机（三段作业，粗选、精选、扫选，共3-6台），最终产出合格精矿。

各段核心机械的选型要点

槽式擦洗机

擦洗机的搅拌轴转速直接影响脱泥效果和矿物过磨程度。转速过低（＜80转/分钟）擦洗力不足，粘土薄膜剥不干净；转速过高（＞150转/分钟）颗粒过度粉碎，产生次生矿泥。标准推荐转速100-130转/分钟，具体值根据矿石风化程度调整。轴上的叶片材质要用耐磨铸铁或堆焊硬质合金，坡积型矿石中常含有粗粒石英，叶片磨损速度较快，需要定期检查更换。

螺旋溜槽

坡积型矿石的螺旋溜槽选型跟海滨砂矿不一样。槽面坡度要选缓一些的（螺距540mm型，标准型为720mm），因为坡积型矿石中的重矿物粒度偏细，缓坡度能延长矿物在槽面上的停留时间，提高分选精度。槽面材质必须用聚氨酯涂层，耐磨且表面光滑，矿物在槽面上的运动阻力小、分带清晰。

摇床

摇床选型的关键是床面选择。处理+0.1mm粗粒用带床条的粗砂床，处理-0.1mm细粒用平缓的细砂床。同一套系统中两种床面各配一半，通过前端分级旋流器分配物料。传动头选用变频调速型，冲程8-18mm可调、冲次240-360次/分钟可调，能适应不同批次入料的粒度变化。

立环高梯度磁选机

强磁选机是磁选段的核心，也是投资最高的单台设备。背景场强推荐1.2-1.4T可调，应对坡积型矿石中磁性矿物含量波动的情况。磁介质用Φ2mm导磁不锈钢棒，兼顾细粒捕获能力和清洗便利性。配备自动高压水反冲洗系统，清洗周期设定4-8小时（根据入料含铁量调整）。

高压静电分选机

静电分选机是终端分离的核心。电压调节范围15-30kV连续可调，滚筒直径300-400mm，长度600-800mm，表面粗糙度Ra≤0.8μm。三段作业配置（粗选、精选、扫选）各自独立调节电压和转速。给料系统配备加热保温装置，保证入料温度稳定在40-50℃。

机械衔接的几个关键点

联合选矿机械的性能不是各单机性能的简单相加。设备之间的衔接环节往往是决定系统成败的隐形战场。

洗矿段到重选段的衔接

洗矿段产出的矿浆浓度波动大（10-25%），直接进螺旋溜槽会导致分选效果不稳定。需要在洗矿段和螺旋溜槽之间设置一个大容积的缓冲矿箱（容积按10-15分钟处理量设计），并配备浓度检测和自动加水调节系统，把给矿浓度稳定在22-26%后再分配至各螺旋溜槽。

重选段到干选段的衔接

重选精矿从摇床出来时含水率15-20%，进入浓缩机前需要经过一段集料槽将多个摇床的精矿合并。集料槽的设计坡度要足够（不小于5%），防止矿浆在槽内沉积。浓缩机的底流浓度要控制在45-55%之间，浓度太低过滤机效率低，浓度太高底流泵送困难。

干选段内部各设备的衔接

干燥机出料到磁选机之间的输送过程要注意降温和防潮。物料从干燥机出来温度约80-100℃，通过冷却筒降到50℃以下后再进磁选机。冷却筒的冷却水流量要匹配物料温度——温度过高时加大冷却水量，温度过低时减小。

磁选机到静电分选机之间的输送同样敏感。磁选后的物料如果在输送过程中重新吸潮，静电分选效果会明显下降。输送皮带要加盖防潮罩，物料在进入静电分选机前的缓冲料斗内要设加热装置，保持物料温度在40-50℃。

机械配置的投资参考

以年处理原矿20万吨的坡积型锆矿项目为例，重力+磁选+静电分选联合机械的设备投资约550-850万元，具体构成如下。

准备段设备（滚筒洗石机、槽式擦洗机、水力旋流器组、渣浆泵）：约80-120万元，占整线投资的15%左右。重选段设备（螺旋溜槽24-32台、摇床10-16台、分级旋流器、矿浆分配器）：约180-260万元，占30%左右。脱水干燥设备（浓缩机、过滤机、干燥机、冷却筒）：约100-160万元，占20%左右。磁选段设备（弱磁选机2-4台、强磁选机2-3台）：约100-150万元，占20%左右。静电分选段设备（静电分选机3-6台、高压电源、加热装置）：约90-160万元，占15%左右。

土建和设备安装另算，约250-400万元。整条线落地总投资约800-1250万元。吨原矿综合加工成本约25-40元（其中洗矿和干燥电耗占比较大）。

常见的设计误区

误区一：洗矿设备选型偏小。为了省投资把滚筒洗石机和擦洗机选小一号，结果实际运行中矿石在洗矿段停留时间不足，粘土剥离不彻底。重选段的螺旋溜槽槽面三天两头糊死，操作工天天停机清理。洗矿段的通过能力要按原矿最大处理量加20%余量选型，宁可投资多花一点，不要让洗矿成为全系统的瓶颈。

误区二：干燥机出口温度不设下限保护。有些操作工为了追求产量把干燥机温度调得很高，物料出口温度超过160℃。金红石表面氧化变色，导电性改变，静电分选效果大打折扣。干燥机的控制系统要设定温度上限保护，出口温度超过150℃时自动减少燃料供给或增加进料量，强制降温。

误区三：干选段厂房不设除湿和保温。南方地区的选厂如果在梅雨季节运行，车间空气湿度常超80%。静电分选机在这种环境下工作，锆英石表面吸附潮气后导电性增强，与金红石的导电差异缩小，分选带模糊、精矿品位下降。干选段厂房要加装除湿系统（工业除湿机或空调）和保温措施，将环境湿度控制在60%以下、温度控制在15-35℃之间。
