托帕石砂矿重力选矿设备：从跳汰粗选到摇床精选的完整配置

选矿设备技术工程师 | 参数精准解读

托帕石砂矿重力选矿设备，选型先看三个核心参数决定系统效果：托帕石比重三点四九到三点五七、有效分选粒度范围五点五到零毫米、综合回收率百分之八十五到九十五。

托帕石砂矿重力选矿设备的配置围绕一条技术主线展开：利用托帕石与石英、长石等脉石矿物的显著比重差，通过洗矿筛分、跳汰粗选、摇床精选三段主体流程逐级富集。托帕石矿物学名黄玉，比重为三点四九到三点五七，而石英比重仅为二点六五，长石比重为二点五到二点七，托帕石与石英的比重差约为零点八到零点九，相对密度差超过百分之三十。这一比重差为重力选矿提供了坚实的物理基础。托帕石性脆、解理发育，全套选矿设备必须采用温和的物理分选方式，避免破碎和强力冲击对晶体造成损伤。

一句话说清核心参数

托帕石砂矿重力选矿设备系统的核心能力，由给矿粒度范围零到三十毫米、处理能力二十到一百吨每小时可调、以及洗矿筛分跳汰粗选摇床精选三段流程的综合回收率百分之八十五到九十五这三个关键参数共同定义。其中跳汰机负责粗粒级粗选抛尾，摇床负责细粒级精选提纯，螺旋溜槽可选配用于中粒级回收。

核心参数表

以下是一套日处理原矿一百吨的典型托帕石砂矿重力选矿设备系统主要设备配置及技术参数。实际选型需根据原矿含泥量、粒度组成及目标产能进行调整。

整线总装机功率约一百五十到二百千瓦，日处理一百吨的托帕石砂矿重力选矿设备系统投资约一百五十到三百五十万元。

每个设备参数意味着什么

圆筒洗矿机是托帕石砂矿重力选矿的第一道关口。托帕石砂矿中常含有粘土矿物，托帕石颗粒可能被粘性泥球包裹，普通筛网无法破开泥球导致托帕石流失。圆筒洗矿机通过筒体旋转翻滚和高压喷淋将粘土碎散剥离，使托帕石单体解离。洗矿浓度控制在百分之六十到七十，含泥量低于百分之十五时单段洗矿即可满足要求，含泥量超过百分之二十时需配置双段洗矿或增加擦洗机。筒体内部采用橡胶内衬而非钢制衬板，目的是保护托帕石晶体免受撞击损伤。托帕石性脆、解理发育，任何剧烈的冲击都可能造成晶体破裂，大幅降低其经济价值。

多层振动筛是整条托帕石砂矿重力选矿工艺的关键控制节点。托帕石砂矿的粒度组成通常从零点五毫米到三十毫米甚至更大，不同粒级的托帕石在重力场中的沉降行为差异显著，单一重选设备无法覆盖全粒级的高精度分选。典型的分级节点设定为五毫米、二毫米和零点五毫米。大于五毫米的粗粒级进入跳汰机处理，五到二毫米中粒级可选择跳汰机或螺旋溜槽，二到零点五毫米细粒级进入螺旋溜槽，零点五毫米以下微细粒级进入摇床。分级精度偏差如果超过正负百分之五，粗颗粒混入细粒作业会使摇床床面流态紊乱，分带模糊，回收率显著下降。

锯齿波跳汰机是托帕石砂矿重力选矿设备中粗粒级抛尾的主力设备。锯齿波跳汰机采用独特的锯齿形脉动水流作为分选动力，脉动曲线上升水流平缓、下降水流急速，有利于重矿物在下降期间快速沉降。托帕石与石英比重差约零点八到零点九，在跳汰机中可有效分离。此段可抛出原矿质量百分之五十到六十的尾矿，大幅降低后续精选设备的处理负荷。冲程和冲次可根据给矿粒度灵活调节，粗粒占比高时冲程调大到十五到二十五毫米、冲次调低到每分钟二百到三百次，细粒为主时反之。

螺旋溜槽是托帕石砂矿重力选矿设备中可选配的中粒级回收设备。当物料粒度在两到零点五毫米时，跳汰机的分选精度下降而摇床的单位面积处理量过小，螺旋溜槽则正好适合这一粒级的处理。螺旋溜槽利用矿浆在螺旋槽面流动时的离心力和重力差异，使重矿物颗粒向内缘迁移、轻矿物向外缘分散。螺旋溜槽无需动力，是整线运行成本最低的设备，富集比高且对给矿条件波动适应性强。

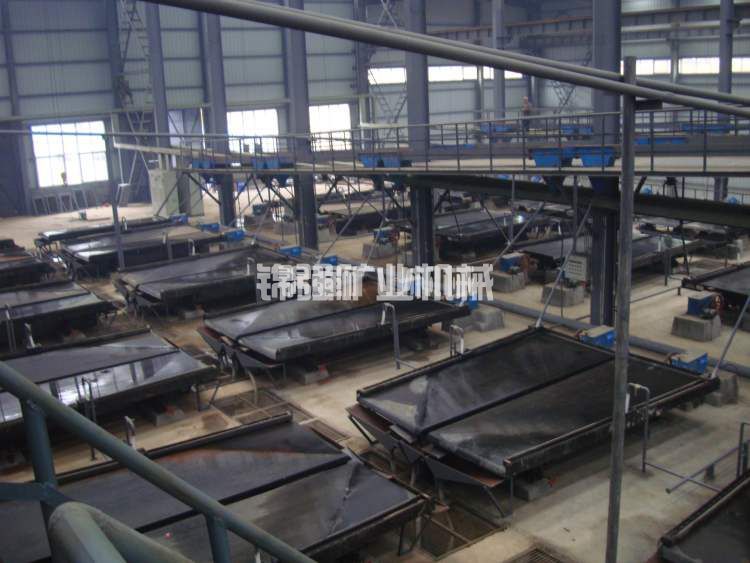

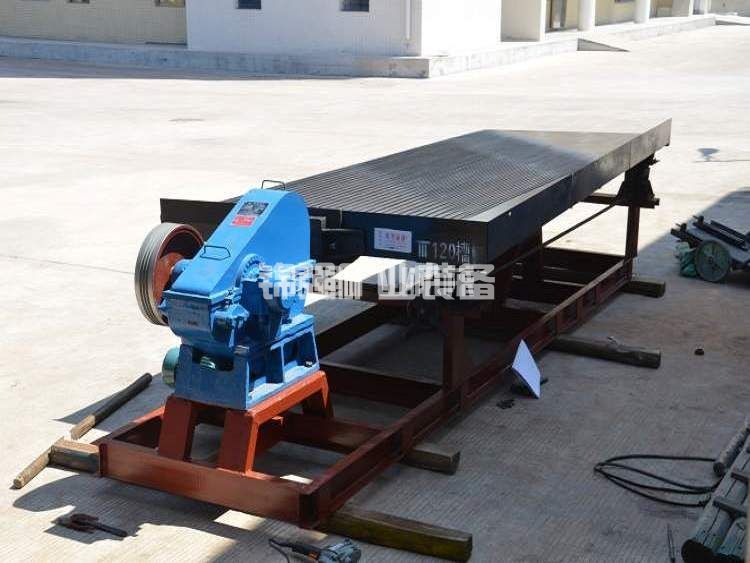

六S摇床是托帕石砂矿重力选矿设备中精度最高的精选设备，处理零点五毫米以下细粒级物料。摇床是重选设备中分选精度最高的，但单位面积处理量小、占地面积大、操作技术要求高。床面横向倾角和冲程需要操作工根据给矿浓度和矿性变化每天微调，倾角每变化零点五度，精矿带的宽度移动约二到三厘米，直接决定精矿产率和品位之间的平衡。

不同规模怎么选

日处理五十吨以下的小型系统，适合小型冲积砂矿或探采结合阶段。设备配置简化为圆筒洗矿机加单层振动筛加一台跳汰机加两台摇床。投资约八十到一百八十万元。综合回收率约百分之八十五到九十。

日处理一百吨左右的中型系统，是大多数成熟砂矿扩产的首选配置。设备配置为圆筒洗矿机加双层振动筛加二到三台跳汰机并联加螺旋溜槽组加四到六台摇床加高频脱水筛。吨矿运营成本可控制在五十到八十元，综合回收率可达百分之九十到九十三。投资约一百五十到三百五十万元，是性价比最高的规模区间。

日处理二百吨以上的大型系统，需要在前述配置基础上对所有设备进行双线或多线并联配置，确保单条线检修时整线不停产。投资约三百到六百万元，综合回收率可稳定在百分之九十三到九十五。

记住这个逻辑：产能目标决定设备规格和并联数量，给矿粒度分布决定螺旋溜槽是否需要配置。

典型工况运行数据

以日处理一百吨托帕石砂矿重力选矿设备系统为例，原矿粒度零到二十五毫米，含泥率百分之十到十五，托帕石原矿品位微量至一定克拉每吨。

洗矿段圆筒洗矿机实际处理量约九十五吨每小时，洗矿后含泥率降至百分之五以下。筛分分级效率约百分之九十到九十二。跳汰机粗选对大于二毫米粒级的回收率约百分之八十五到九十，抛除尾矿约百分之五十五。螺旋溜槽中选回收率约百分之八十五。摇床精选回收率约百分之八十。整线综合回收率约百分之八十八到九十二。

整线总装机功率约一百八十千瓦，实际运行电耗约一百五十千瓦时，吨矿电耗约一点六千瓦时每吨。水耗方面循环水利用率约百分之八十五到九十，新水补充量约零点四到零点六立方米每吨矿。

设备运转率约百分之九十。主要维护周期方面，圆筒洗矿机橡胶内衬每四到六个月检查，振动筛筛网每五到七天检查更换，跳汰机筛板每三十天清理，摇床床面每六到十二个月检查更换。

选型核对清单

原矿分析报告必须包含粒度筛析、含泥率、托帕石与脉石的比重差实测值、伴生矿物种类及含量。缺任何一项，设备选型都是拍脑袋。

托帕石的物理性质方面，需确认比重实测值是否为三点四九到三点五七范围，托帕石是否属于非磁性矿物。托帕石性脆、解理发育，设备选型时必须确保全程无破碎和强力磨矿作业，避免晶体损伤。

含泥率波动范围要确认清楚，砂矿含泥量常有季节性变化，雨季含泥量可能比旱季高百分之五到十，设计时应按雨季峰值含泥率配置洗矿能力。供水能力方面，整线吨矿耗水量零点五到一点五吨，需有稳定水源，循环水系统设计要保证回水利用率达到百分之八十五以上。电力条件方面，变压器容量至少是总装机功率的一点二倍，并预留百分之十到十五的余量。

托帕石砂矿重力选矿设备系统的核心配置就是洗矿筛分加跳汰粗选加摇床精选这套组合，螺旋溜槽作为中粒级回收的补充选项。把处理量吨位、分级精度、综合回收率三个核心参数吃透，再结合原矿分析报告和预算范围，就能做出合理的设备选型判断。托帕石砂矿采用重力选矿方法，日处理五十到一百吨原矿，设备投资约一百五十到三百五十万元，综合回收率可达百分之八十五到九十五，精矿纯度可达百分之九十八以上。
