高碳铬铁用铬矿选矿技术

核心结论速览

高碳铬铁用铬矿选矿的核心目标是将铬铁比从原矿的1.3-1.6提升至2.5以上，同时将三氧化二铬品位提升至大于等于百分之四十。

高碳铬铁对铬矿原料有明确的质量标准，二氧化硅、磷、硫等有害元素含量严格控制。

选矿技术路线以重选为主、磁选为辅，对粉矿则需通过造球或烧结预处理才能入炉。

节能降耗是当前高碳铬铁生产企业面临的核心课题，选矿与冶炼一体化的原料预处理模式正在推广。

一、高碳铬铁用铬矿的质量要求

高碳铬铁是铬铁合金中碳含量最高（百分之四到十）的品种，主要用于不锈钢、滚珠轴承钢、工具钢等合金钢的生产。铬是决定不锈钢耐蚀性的核心元素，每种不锈钢都必须含有一定量的铬，因此高碳铬铁的需求量一直很大。

高碳铬铁冶炼对入炉铬矿原料有明确的质量标准。根据铁合金用铬矿石国家标准及行业通用要求，高碳铬铁用铬矿的化学成分指标如下：

氧化镁和三氧化二铝的含量不能过高，否则会影响炉渣性能和冶炼操作。辅助原料同样有严格要求：焦炭要求固定碳不小于百分之八十四、灰分小于百分之十五、硫小于百分之零点六、粒度三到二十毫米；硅石要求二氧化硅含量大于等于百分之九十七、三氧化二铝小于等于百分之一、粒度二十到八十毫米。

铬铁比（Cr₂O₃/FeO）是衡量铬矿是否适合冶炼高碳铬铁的最关键参数，芬兰Kemi矿铬铁比仅1.5-1.6，属于低品位铬矿，必须经过选矿提升才能经济地用于铬铁生产。

二、选矿技术路线

高碳铬铁用铬矿的选矿目标明确：将铬铁比从一点三到一点六提升至二点五以上，同时将三氧化二铬品位从百分之二十五提升至百分之四十以上。

我国对贫铬矿的选矿，曾选用跳汰机、摇床、螺旋选矿机、离心选矿机和皮带溜槽选别过各地的贫铬矿（Cr₂O₃<20%），也用水力分选管选别过摇床中矿。在生产实践中，重选法是处理高碳铬铁用铬矿的首选方法，原因在于铬铁矿密度（4.0-4.8g/cm³）与石英等脉石矿物（2.5-3.5g/cm³）的密度差显著，重选条件优越。

对于块状富矿，选矿流程相对简单：原矿经颚式破碎机和圆锥破碎机两段破碎至合理入选粒度，通过振动筛闭路筛分，大于一定粒级采用跳汰选别抛除大块废石后获得块精矿，细粒级进入摇床精选提升品位。跳汰机适用于选别粒度0.5-30mm的粗粒级物料，一段跳汰即可获得品位百分之四十到四十五的粗精矿。

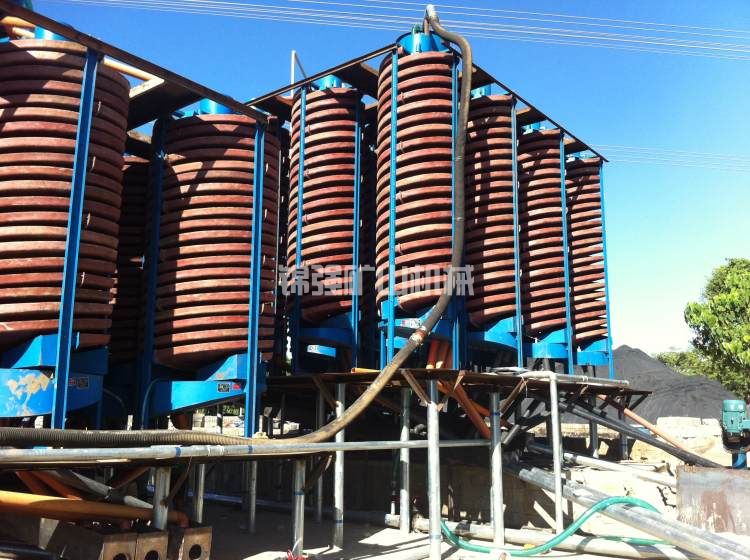

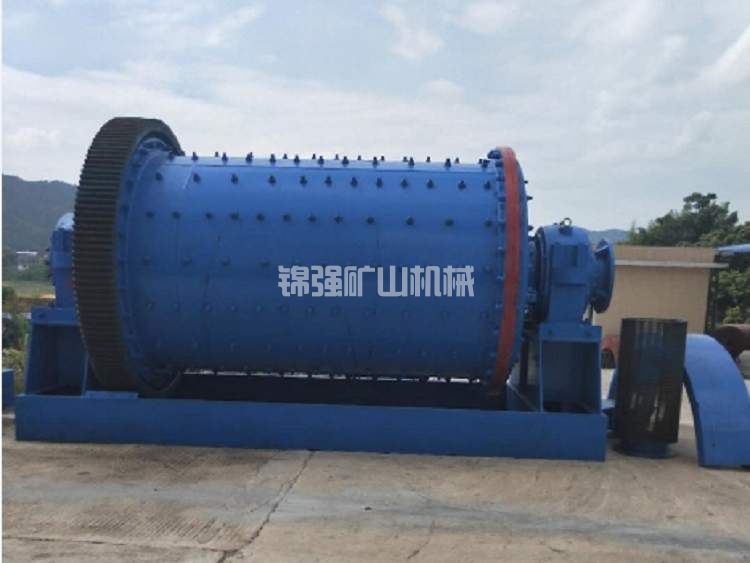

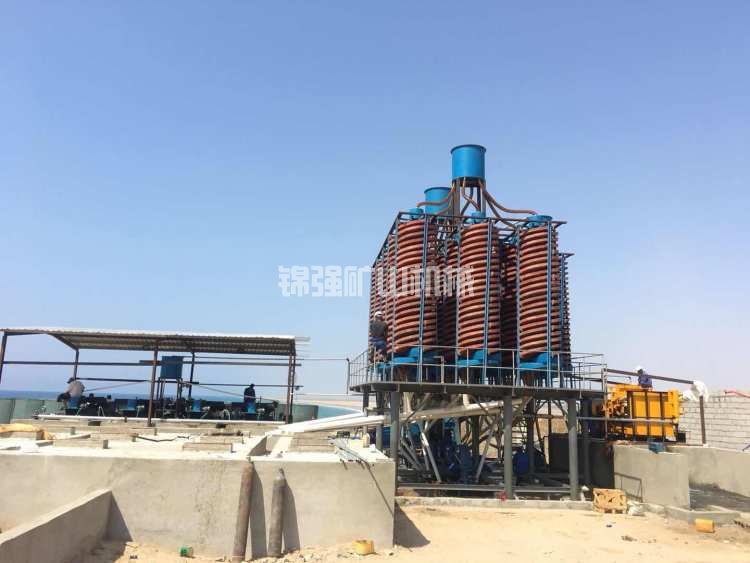

对于中等品位浸染状矿石，需要增加磨矿环节使铬铁矿单体解离，然后采用螺旋溜槽粗选抛尾、摇床精选提品位。螺旋溜槽适用于0.04-2mm粒级范围，处理量大、能耗低，一段粗选可抛除百分之六十到八十的尾矿，将品位从百分之二十五提升到百分之三十五到四十。

对于细粒级难以重选回收的部分，采用强磁选补充回收。铬铁矿属于弱磁性矿物，比磁化系数高于蛇纹石、碳酸盐等非磁性脉石，可采用立环高梯度磁选机（场强1.2-1.5T）回收。

三、粉矿预处理技术

高碳铬铁冶炼过程中，炉料的透气性是影响冶炼效率的关键因素。铬矿粉（粒度小于2mm）直接入炉会使矿热炉透气性变差、炉况波动大，易造成喷料和刺火现象，导致原料单耗和电耗增加。

传统的解决途径是将铬矿粉进行造块处理，包括压块、烧结和造球等工艺。近年来出现的新型技术路线是铬矿粉直接入炉冶炼法，通过调节冶炼过程中氧化镁和三氧化二铝的比值（控制在0.8-1.3之间），控制炉内熔渣能量均匀分布，避免悬料和喷料现象，从而省去造球、烧结环节，吨铬铁生产成本可比粉矿烧结工艺降低三百到四百元。

另一种先进工艺是流态化悬浮焙烧电炉处理技术，利用悬浮流态化焙烧技术实现加热致裂热分解预氧化-电炉蓄热还原的技术路线处理铬铁矿，可大幅缩短流程、降低能耗。

四、主要设备配置

结论与建议

高碳铬铁用铬矿选矿的核心技术逻辑可概括为三条。质量标准决定工艺目标，铬铁比二点五以上、三氧化二铬百分之四十以上是入炉硬指标。重选是主体工艺，利用铬铁矿与脉石的密度差进行分离，跳汰机和螺旋溜槽是主力设备。粉矿必须预处理，直接入炉会导致炉况恶化，造球烧结是传统方案，新工艺正在尝试直接入炉和悬浮焙烧路线。

对于新建或改造高碳铬铁用铬矿选矿项目，建议根据原矿品位和块粉比例确定选矿方案，块矿用破碎跳汰流程即可达标，粉矿需增加造球烧结或探索直接入炉工艺。重视铬铁比的提升，仅关注品位而忽略铬铁比是常见误区。关注节能降耗技术，流态化悬浮焙烧等新工艺可能带来流程变革和成本优势。

如需详细技术方案和设备清单，请联系我们，我们将依据您的矿石数据提供定制化的选矿工艺设计。
