锆钛砂矿富集生产线：从低品位原矿到高品位混合精矿的完整配置方案

本文速览

锆钛砂矿富集生产线的核心任务是把原矿中百分之二到五的重矿物富集到重矿物总量百分之四十五到五十五的混合精矿，同时抛除百分之七十到八十的尾矿。核心工艺路线是洗矿脱泥、筛分分级、螺旋溜槽粗选、摇床精选四段串联。螺旋溜槽负责大规模抛尾，把重矿物从原矿品位富集到百分之八到十五。摇床负责精细富集，把品位从百分之八到十五提升到百分之四十五到五十五。这条线只做富集不做精细分离，产出的是混合重砂精矿，供下游精选提纯线使用。

富集生产线在整条选冶线里的位置

整条锆钛砂矿选冶线大致是采矿、洗矿脱泥、富集、浓缩脱水、精选提纯这么几段。富集生产线接在洗矿脱泥之后，浓缩脱水之前。

富集段的任务很简单：把重矿物和轻矿物分开。进来的物料是原矿加水的矿浆，重矿物总量通常在百分之二到五。出去的物料分两股：尾矿主要是石英砂，重矿物含量低于百分之零点三，直接排到尾矿库或回填采空区。混合重砂精矿重矿物总量百分之四十五到五十五，送往下一段浓缩脱水和精选提纯。

富集段不做锆英石和金红石的互相分离，那是精选提纯线的事。富集段只负责把轻矿物甩掉，把重矿物富集起来。很多客户拿混合精矿去化验，锆英石单矿物品位不够，就问富集线是不是有问题。不是的，富集线保证的是重矿物总量，不是单矿物品位。

为什么富集生产线是必须的

锆钛砂矿的原矿品位太低了。海滨砂矿重矿物含量通常只有百分之二到五，河沙锆矿百分之二到五，坡积型砂矿稍高也就百分之五到十。这么低品位的物料直接送精选提纯线，磁选和电选设备根本处理不了，每吨物料的加工成本也会高得离谱。

富集生产线的作用就是用最低的成本把大量无用的石英砂甩掉。重力选矿每吨原矿的处理成本只有五到十元，而磁选和电选每吨物料的处理成本要高出好几倍。富集段每多抛掉百分之五的尾矿，后段的电费和维护成本就降低约百分之十二。

一个典型的数字对比：原矿品位百分之三，经过富集段处理后精矿重矿物总量百分之五十，抛尾率约百分之九十四。这意味着原来一百吨物料进入精选线，现在只有六吨进入精选线。富集段的存在让精选线的规模缩小了十五倍以上。

富集的技术基础

锆钛砂矿富集之所以能用重选法高效完成，核心是矿物之间密度差的绝对值。锆英石密度四点六到四点七，钛铁矿四点五到五点零，金红石四点二到四点三，独居石四点九到五点五。这些有用矿物的密度都显著高于石英的二点六五。有用矿物与脉石之间一点八到二点零的比重差，让重选设备能在流膜中快速把重矿物和轻矿物分开。

洗矿脱泥后给入重选设备，有用矿物和脉石矿物按比重分离。螺旋溜槽利用离心力和重力场把重矿物推向槽底内缘，轻矿物推向外缘。摇床通过床面运动和水流冲刷形成流膜，重矿物在床面上沿特定轨迹运动，与轻矿物分开。

准备作业：洗矿脱泥筛分分级

富集生产线之前，原矿需要经过准备作业。

洗矿脱泥是第一道工序。原矿采掘后先进入擦洗机或滚筒洗矿机，通过机械搅拌和高压喷淋将粘土从矿物表面剥离。洗矿后的矿浆进入水力旋流器或脱泥斗，把零点零四五毫米以下的细泥脱除。不脱泥，螺旋溜槽的槽面会被细泥糊住，分带不清晰。脱泥粒度过粗，会损失细粒级的锆英石。

分级是第二道工序。脱泥后的底流进入振动筛或螺旋分级机，按粒度分成不同的级别。粒度分布宽意味着单一设备难以覆盖全粒级，粗粒和细粒需要分别处理。分级后的各粒级物料分别进入不同的重选设备或同一设备的不同操作参数下处理。

粗选段：螺旋溜槽

螺旋溜槽是富集生产线粗选段的绝对主力。它没有运动部件，矿浆沿螺旋槽面呈流膜状往下流，重矿物逐渐沉向槽底内缘，轻矿物被推向槽底外缘，在排料端用截取器把内缘的重矿物精矿引出来。

螺旋溜槽的处理量大，一台直径一千二百毫米的单头每小时处理量四到六吨。它结构简单、无动力消耗、操作维护方便，特别适用于分选粒度零点三到零点零二毫米的锆英石、金红石等矿物。

粗选段通常配置为两段粗选加一段扫选。一段粗选的尾矿进入二段粗选再回收一次，二段粗选的尾矿进入扫选段兜底，扫选精矿返回一段粗选。三段配合下来，抛尾率百分之七十到七十五，重矿物回收率百分之九十到九十五。

螺旋溜槽的给矿浓度一般控制在百分之二十到三十。浓度过高时矿浆流动性变差，分层效果下降。浓度过低时回收率明显降低，处理量也下降。给矿浓度的稳定性直接影响分选指标的稳定性。

精选段：摇床

螺旋溜槽产出的粗精矿品位通常在百分之八到十五，还混着不少轻矿物，直接送浓缩不够格。摇床是精选段的接力设备。

摇床通过床面的不对称往复运动与横向冲洗水流，在床面上形成一层薄而连续流动的流膜。不同密度的矿粒在流膜中受到重力、水流冲力和床面摩擦力的综合作用，沿不同轨迹运动，最终在床面上形成清晰的扇形分带。6-S摇床是锆钛砂矿富集精选段的标准配置，床面尺寸约四点五米乘一点八五米，处理粒度范围二到零点零七四毫米，处理量每小时零点五到一点二吨。

摇床的操作参数要与入料粒度匹配。粗砂粒级冲次九十五到一百零五次每分钟、冲程十二到十四毫米。细砂粒级冲次一百一十到一百二十次每分钟、冲程八到十毫米。给矿浓度控制在百分之十五到二十五。

摇床的截取宽度控制是决定富集效果的关键细节。重矿物矿带在内侧，截取得越精准精矿品位越高，但截得太窄部分细粒重矿物可能跑入中矿降低回收率。粗砂、细砂、矿泥要分别选用不同床面配置和操作参数。

富集生产线的完整设备配置

以处理量五十吨每小时的典型项目为例，富集生产线的设备配置大致如下。

洗矿脱泥段配置滚筒洗矿机两台、水力旋流器组直径二百五十毫米十二到十六台。分级段配置双层直线振动筛两台，筛孔分别零点五和零点一毫米。

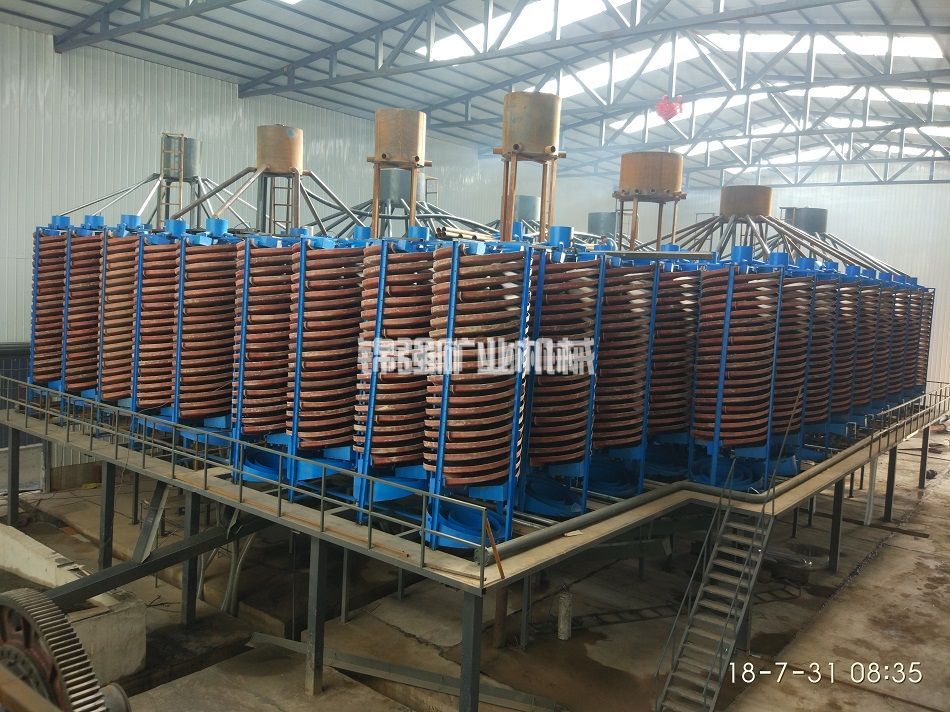

重选粗选段配置螺旋溜槽二十四到三十二头，分为粗选、扫选两组。粗选溜槽十六到二十头并联运行，扫选溜槽八到十二头处理粗选尾矿。螺旋溜槽型号为5LL-1200，直径一千二百毫米。

重选精选段配置摇床十到二十台，6-S摇床为标准配置。根据粒度分级结果，粗砂走粗砂床型，细砂走细砂床型。

矿浆输送系统配置渣浆泵若干台，管道采用耐磨橡胶衬里。整段装机功率约一百五十到二百五十千瓦，主要为渣浆泵和摇床电机。

不同矿石类型的富集差异

海滨砂矿含泥量极低，通常小于百分之三，富集生产线配置最简洁。不需要强力洗矿和复杂脱泥，直接从采砂环节进入重选即可。对于海滨砂矿型锆矿，单靠重力选矿就可以产出合格产品。

河沙锆矿属于河流冲积型砂矿，原矿品位较低，含泥量百分之五到十，粒度分布零点零五到零点五毫米。选矿难度介于海滨砂矿和残积型砂矿之间。河沙锆矿比海滨砂矿多一道脱泥环节，用于应对河流沉积带来的细泥问题。粒度分布更宽，重选设备选型和参数设置需要针对性调整。

坡积型锆矿的含泥量比河沙锆矿更高，一部分极细的粘土颗粒残留在矿浆中。富集生产线需要强化洗矿脱泥环节，往往在螺旋溜槽前增加擦洗机或强力搅拌槽，确保粘土从矿物表面剥离。粗精矿品位通常比海滨砂矿低几个百分点。

富集生产线的控制要点

富集生产线的日常操作要盯住几个关键点。

给矿浓度是第一个控制要点。螺旋溜槽的给矿浓度应稳定在百分之二十到三十。浓度波动会导致分带位置变动，精矿品位和回收率都不稳。给矿浓度靠前端的调浆槽和给矿泵频率调节来保证。

螺旋溜槽的冲洗水量是第二个要点。冲洗水量调大了，重矿物被冲走导致回收率下降。冲洗水量调小了，轻矿物带不进尾矿导致精矿品位下降。操作工要经常观察槽面上的分带线位置，调整冲洗水量让分带线保持在标准位置。

摇床的床面倾角和冲程冲次是第三个要点。处理粗粒物料时冲程调大、冲次调低。处理细粒物料时冲程调小、冲次调高。床面倾角影响物料在床面上的运动速度，倾角过大矿浆流速过快分选时间不够，倾角过小处理量下降。

截取器位置是第四个要点。摇床床面上的重矿物矿带要截取得精准，截得太窄回收率下降，截得太宽精矿品位不够。操作工需要根据矿带宽度和位置随时调整截取器。

富集之后的接力

富集段产出的混合重砂精矿，还需要经过浓缩脱水和精选提纯才能变成最终产品。

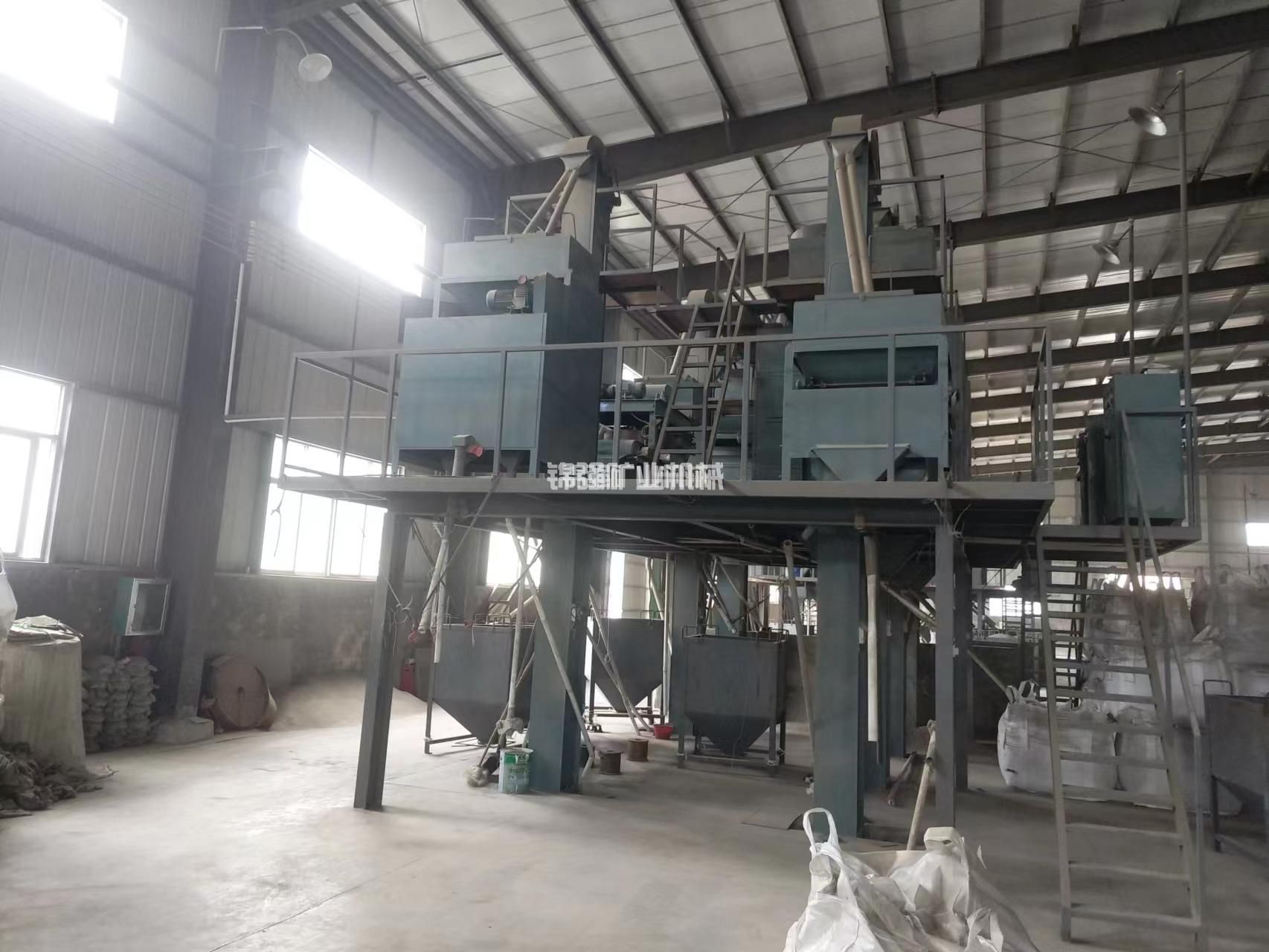

精矿先进入浓缩机脱水，底流浓度达到百分之四十五到五十五后进入过滤机，滤饼含水率降至百分之八左右，然后进入干燥机烘干。干燥后的物料进入磁选和电选段，逐步分离锆英石、金红石、钛铁矿和独居石。

富集段做得好不好，直接决定精选段的处理成本和最终精矿指标。富集段回收率做到百分之九十以上，精选段就有充足的物料来出产品。富集段精矿品位做到重矿物总量百分之五十以上，精选段的磁选和电选设备负荷就小。

锆钛砂矿富集生产线的核心就是利用锆英石与石英之间近两倍的比重差，用螺旋溜槽加摇床的组合以最低成本完成大规模抛尾。螺旋溜槽负责粗选，摇床负责精选，两者配合把原矿从百分之二左右富集到百分之四十五到五十五的重矿物总量。富集做得好，后面的精选才有好指标。先搞清楚矿石类型和含泥量，再定洗矿脱泥方式和重选设备的规格数量，这是富集生产线设计最稳妥的路线。
