格子球磨机

先说三个重点：第一，格子球磨机排矿端装有格子板，强制排矿，处理能力比溢流型大；第二，适合粗磨，产品粒度相对较粗但处理量大；第三，选型时重点关注格子板的开孔率和磨矿浓度控制。

格子型与溢流型的区别在哪

格子球磨机和普通溢流球磨机的区别就在排矿端。格子型在排矿端装了一圈格子板，矿浆必须通过格子板上的孔才能排出。好比水池子里装了个篦子，水可以流出去，大块的杂物被挡住。

这个设计带来一个本质变化：排矿速度变快了。溢流型靠液位差自然排矿，矿浆在筒体内停留时间长；格子型是强制排矿，磨到差不多细度就被“赶”出去。所以格子球磨机处理量通常比同规格的溢流型高出一大截。

但强制排矿也有代价。合格粒级和粗颗粒一起往外跑，产品粒度分布比溢流型宽，过粉碎相对少但跑粗的风险高。所以格子球磨机适合粗磨，不适合磨太细。

结构和工作原理

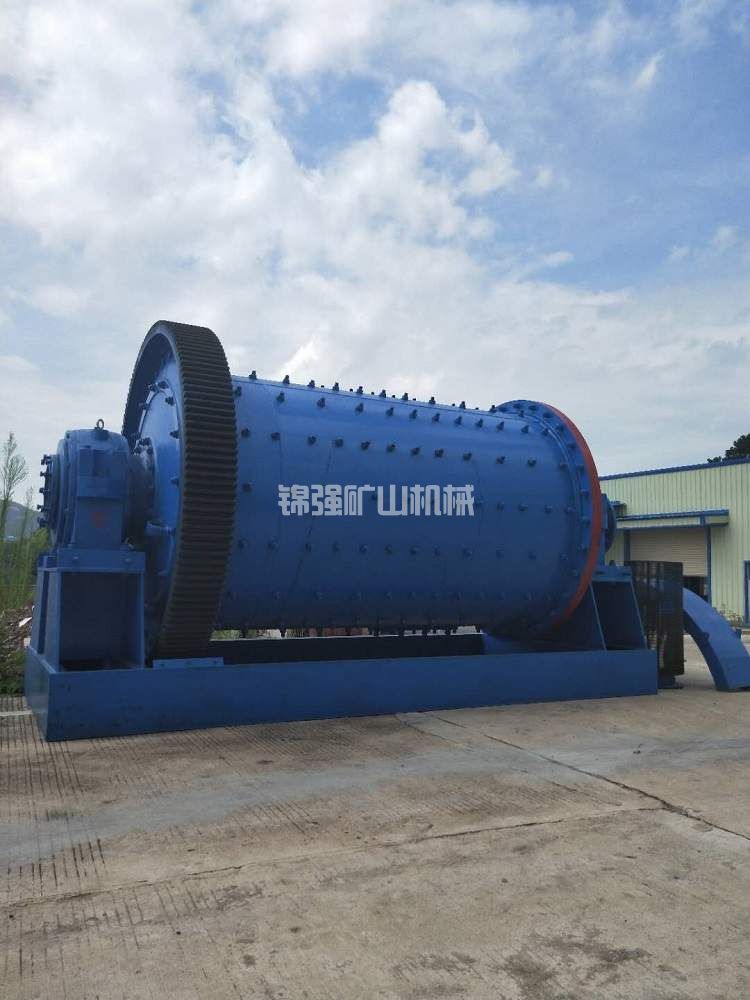

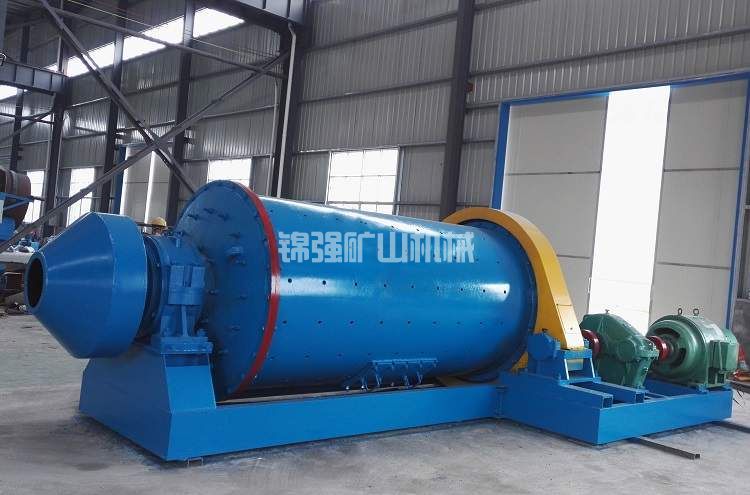

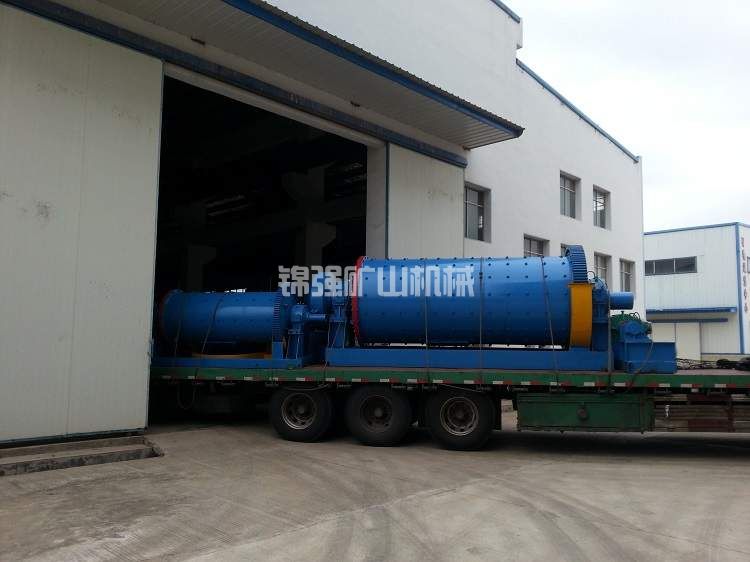

格子球磨机由筒体、衬板、钢球、给料器、排矿端的格子板、主轴承和传动装置组成。

筒体和衬板。筒体用钢板卷焊而成，内壁装有衬板。衬板材质有高锰钢、合金钢、橡胶等。波形衬板或阶梯衬板能把钢球带起到合适的高度，增加冲击粉碎的效果。

钢球。研磨介质是钢球，直径一般40-120毫米。钢球在筒体内呈抛落状态，对物料进行冲击和研磨。格子球磨机的钢球填充率比棒磨机高，一般在40-50%之间。

给料端。采用螺旋给料器或鼓形给料器，物料和水从这里连续进入。给料端中空轴内有耐磨衬套。

排矿端的格子板。这是格子球磨机的核心部件。格子板由若干块扇形或圆孔板组成，安装在排矿端盖内侧。格子板的开孔形状有方形、圆形、长方形，开孔率直接影响排矿速度和产品细度。格子板后面还有提升斗，把穿过格子板的矿浆提升到中空轴排出。

传动系统。分边缘传动和中心传动。大型磨机多用边缘传动。

内蒙古某铁矿选厂用φ3.2×4.5m格子球磨机做粗磨。给矿粒度15mm，磨矿浓度80%左右，产品细度-0.074mm占45%，处理能力比同规格溢流型高了不少，完全满足后续磁选给料要求。

格子球磨机 vs 溢流球磨机

格子型处理量大是硬优势。同样规格同样磨矿细度，格子型能多处理两到三成矿石。对于处理量大、要求不高的粗磨作业，格子球磨机性价比很高。

格子型的短板是产品粒度不如溢流型均匀，容易跑粗。所以二段磨或要求细度高的场合，溢流型更合适。不是格子型不好，是用错了地方。

选型要抓住哪些关键点

选格子球磨机，弄清楚这几个问题再下单。

一段磨还是二段磨。格子球磨机最适合一段粗磨。从破碎机来的矿石，粒度20mm左右，磨到0.2-0.5mm，给后续重选或磁选用。如果要求磨到0.074mm以下，别选格子型，选溢流型或棒磨加球磨两段。

处理量决定规格大小。这是格子型的核心优势。处理量大、矿石硬度适中，上格子型很划算。处理量10-30吨/小时，选φ1.8-2.4米直径；30-60吨/小时，选φ2.7-3.2米；60吨以上选φ3.6米以上。

矿石硬度影响衬板和钢球选材。硬度低、磨蚀性弱，高锰钢衬板和普通钢球就行。硬度高、含石英多，必须上合金钢衬板或高铬铸铁衬板，钢球也要选高硬度的高铬球或锻造钢球。

格子板开孔率要算清楚。开孔率大，排矿快，处理量大，但产品粗，容易跑粗。开孔率小，排矿慢，产品细，但处理量降。一般开孔率控制在15-25%，具体看产品细度要求。

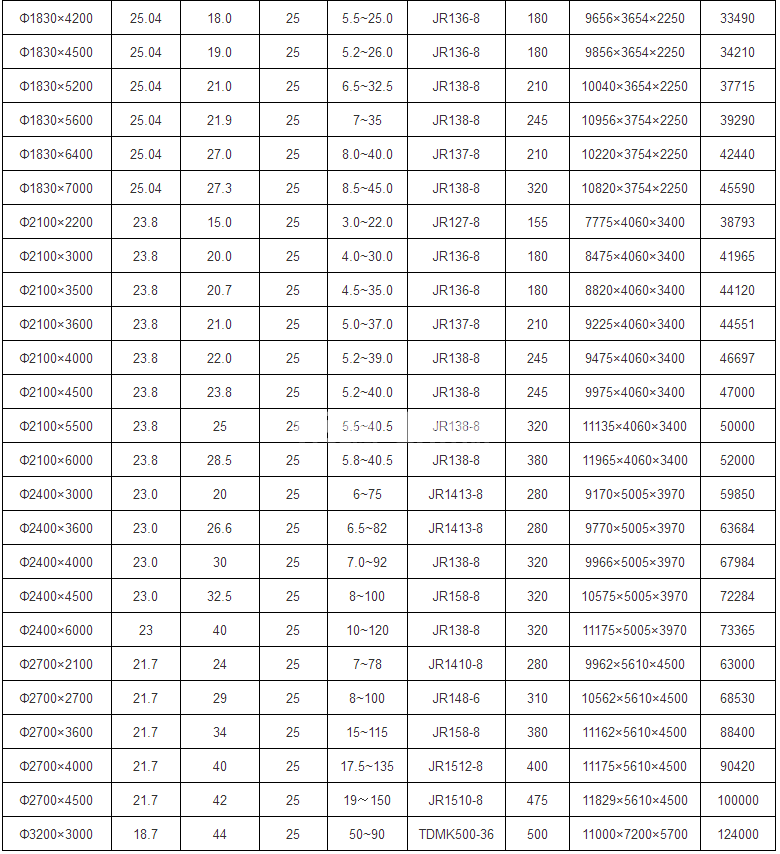

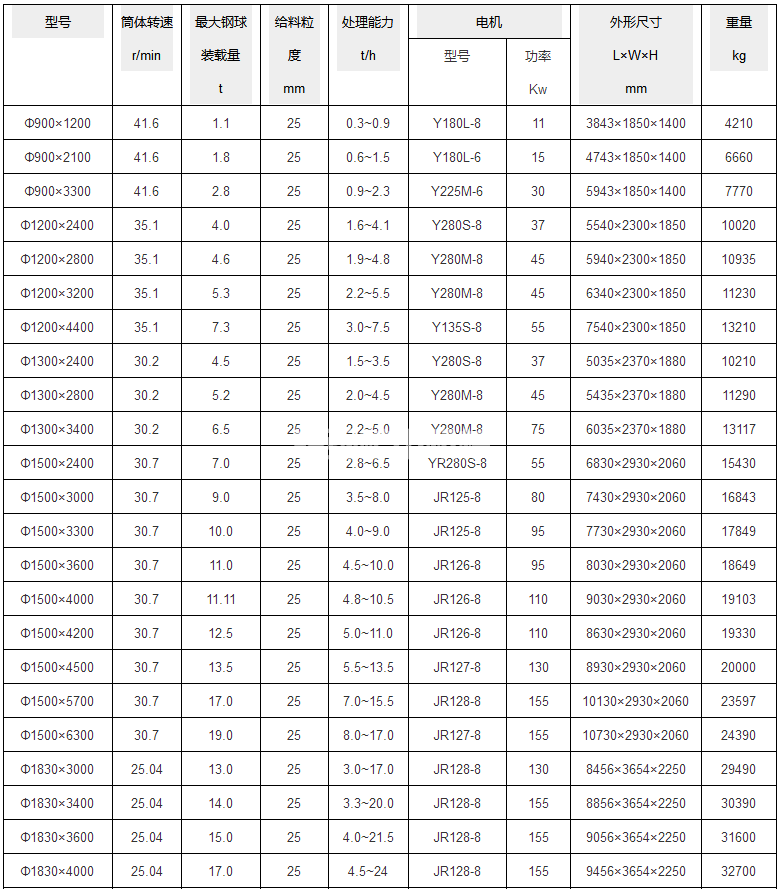

核心参数参考：筒体直径1.5-3.6米，长度3.0-6.0米，电机功率75-1500千瓦，转速15-25转/分，装球率40-50%，磨矿浓度75-85%。

格子球磨机能磨什么

铁矿石。磁铁矿、赤铁矿的一段粗磨。产品细度控制在-0.074mm占40-50%，满足磁选的给料要求。河北某铁矿用φ3.0×4.5m格子球磨机，处理能力达到设计要求，后续磁选指标很好。

有色金属矿。铜矿、铅锌矿的一段磨。但注意，如果要求细度高，后面要接溢流球磨机做二段磨。棒磨机+格子球磨机+溢流球磨机三段磨的工艺在大型选厂很常见。

金矿石。全泥氰化工艺的一段磨。格子球磨机处理能力大，能把矿石快速磨到浸出要求的粒度。

水泥和建材。水泥生料和熟料的粗磨。格子型排矿快，过磨少，比溢流型更适合水泥行业。

不太适合的场景：要求磨到0.074mm以下的细磨；要求产品粒度分布很窄的场合；脆性物料容易过粉碎的不用格子型。

格子球磨机好在哪

处理能力大，产量高。这是格子型最突出的优势。强制排矿让合格粒级及时撤出，不会在筒体内“磨洋工”。比溢流型处理量大20-30%，单位产品电耗低10-15%。

过粉碎率低。磨到合格细度的颗粒很快被排出去，不会在筒体内继续被钢球砸。脆性矿物如钨锡矿，用格子型比溢流型过粉碎率低不少。

排矿通畅，不易涨肚。格子板的强制排矿功能让矿浆流通性好。给矿量短时间波动时，涨肚的风险比溢流型小。

钢球消耗略低。因为合格粒级及时排出，不会形成细粉缓冲层，钢球的冲击能更有效地作用在粗颗粒上。

衬板和格子板更换方便。格子板是分块的，哪块坏了换哪块，不用整圈换。维修时间比整体式结构短。

安装要盯这几处

基础要足够结实。格子球磨机装满矿浆和钢球后总重量大，基础必须是整体钢筋混凝土，重量达到设备自重的2.5-3倍。地脚螺栓预埋位置偏差控制在±2mm，基础养护期要足。

格子板安装有讲究。格子板之间的接缝要严密，缝隙大了矿浆短路，粗颗粒直接跑出去。固定螺栓要拧紧，运转几天后重新紧固一次。格子板的开孔方向要注意，一般是小口朝进料、大口朝排矿，这样排矿顺畅还不易堵塞。

提升斗和衬套要对齐。格子板后面的提升斗和中空轴衬套的配合间隙要适中。间隙大了矿浆倒流，小了容易卡死。安装时用塞尺检查，保证转动时无干涉。

对中和密封要到位。电机、减速机、大小齿轮的同轴度用激光对中仪校正。进出料端的中空轴密封要严实，防止漏浆。

山东某金矿安装一台φ2.7×3.6m格子球磨机，格子板安装时缝隙没处理好，运转后大量粗颗粒直接从缝隙短路排出，产品跑粗严重。拆了重装，接缝处打密封胶才解决问题。

日常操作要点

控制给矿量和给水量。给矿稳定是第一位的。用变频皮带秤或振动给料机控制给矿量，波动控制在±5%。水量跟着给矿量调，保持磨矿浓度在75-85%。浓度高排矿困难，浓度低钢球直接砸衬板。

注意格子板的排矿情况。正常排矿是连续的、浓度适中的矿浆。排矿量突然变小可能格子板堵塞了。排矿中粗颗粒明显增多，可能是格子板破损或螺栓松动。

听声音判断磨机状态。正常运转是钢球“哗哗”的冲击声，均匀而有节奏。声音沉闷可能是涨肚，声音太脆可能是料太少钢球直接砸衬板。

检测产品细度。每班取排矿样做筛析，看细度是否达标。跑粗了马上查格子板状态。细度太高可能给矿量小了或者水量不对。

停机顺序：先停给矿机，等筒体内矿浆排干净，再停磨机主机，最后停润滑和供水系统。紧急情况直接按急停，同时切断给矿。

维护保养要到位

每日检查：主轴承温度不超55℃；润滑油位和油压正常；大小齿轮喷油润滑正常；格子板和排矿端有无漏浆；电机电流稳定。

每周检查：衬板螺栓和格子板螺栓松紧度，松的补拧；给料器中空轴衬套磨损情况；钢球有无破损。

每月检查：打开人孔门检查衬板和格子板厚度。衬板磨到原厚度一半就换。格子板开孔磨大超过原尺寸30%也要换。检查钢球磨损，补加新球。

每半年：更换润滑油；检查主轴承巴氏合金层；检查大齿圈磨损情况；测量磨机对中。

钢球管理。钢球磨损后要定期补加。球径配比直接影响磨矿效果。一般配比：大球(φ100-120mm)占30-40%，中球(φ70-90mm)占40-50%，小球(φ50-60mm)占20%。根据给矿粒度调整，给矿粗多加大球，给矿细多加小球。

常见故障怎么处理

选型建议总结

格子球磨机是一段粗磨的利器。选型前明确两件事：产品细度要求多少、处理量需要多大。细度要求-0.074mm超过50%就别选格子型了，溢流型更合适。

格子板的材质和开孔率不能省。格子板磨损快，选高铬铸铁或合金钢材质，比普通铸钢耐用一倍。开孔率宁小勿大，开大了跑粗，开小了处理量降，推荐20%左右起步，根据调试情况调整。

搭配分级设备效果更好。格子球磨机产品容易跑粗，后面配螺旋分级机或水力旋流器，把粗颗粒返回磨机再磨。闭路磨矿能有效控制产品细度。
