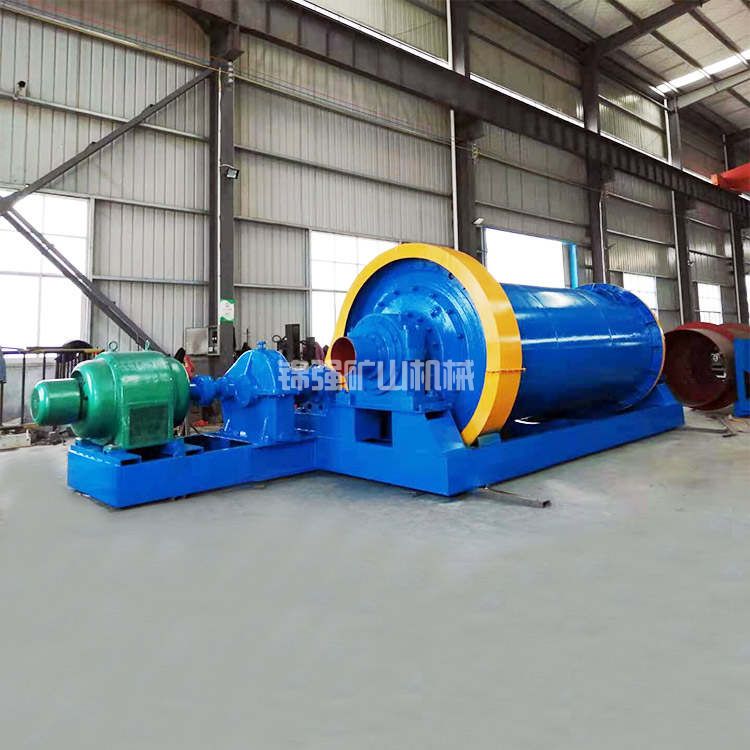

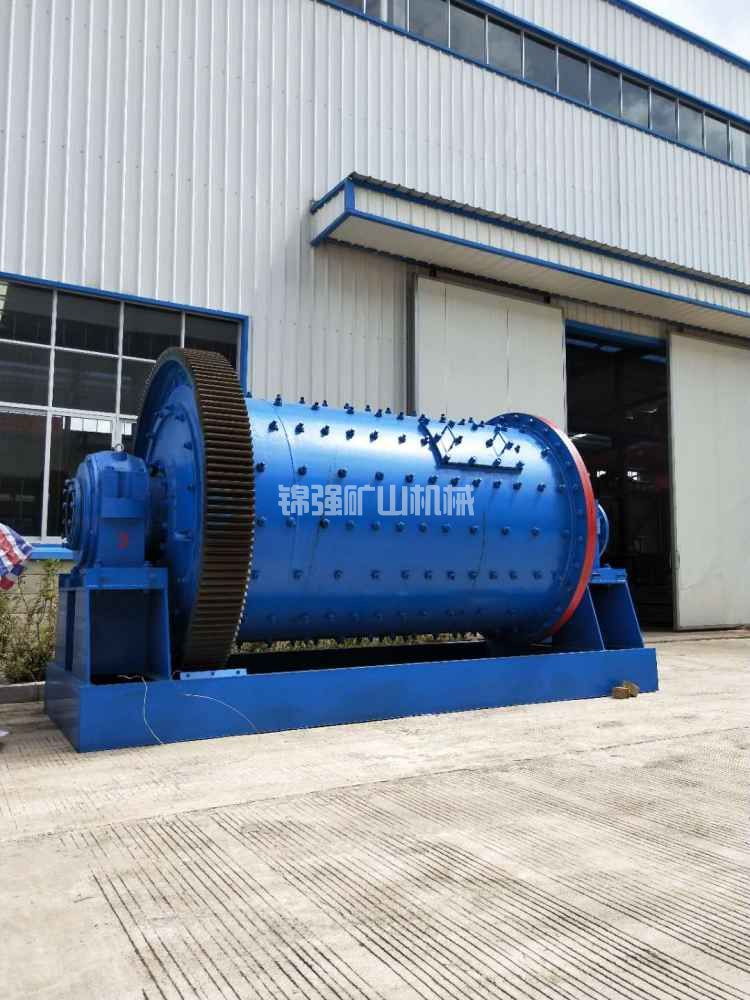

溢流球磨机

溢流球磨机和格子球磨机最大的区别在排矿端。溢流型没有格子板，矿浆靠液位差自然溢流出去。好比杯子里的水倒满了自己往外流，不需要任何强制装置。

这个设计看似简单，但很巧妙。合格粒级的矿浆及时流出去，粗颗粒留在筒体内继续被钢球砸。不会像格子型那样，勉强把粗颗粒也带出去。所以溢流球磨机的产品粒度更细、分布更窄，过粉碎也少。

溢流型的短板是排矿速度慢，矿浆在筒体内停留时间长。同样规格下，处理量比格子型小两到三成。但细磨本来就是慢工出细活，处理量小一点能接受。

结构和工作原理

溢流球磨机由筒体、衬板、钢球、给料器、排矿端中空轴、主轴承和传动装置组成。

筒体和衬板。筒体用钢板卷焊，内壁装衬板。衬板材质有高锰钢、合金钢、橡胶等。细磨阶段常用橡胶衬板，重量轻、噪音小，对细磨的冲击工况适应好。

钢球。研磨介质是钢球，直径一般30-90毫米。二段细磨用小球多，一段粗磨用大球多。钢球填充率一般在35-45%，比格子型略低。

给料端。采用螺旋给料器或鼓形给料器，物料和水从这里连续进入。给料端中空轴内有耐磨衬套。

排矿端中空轴。这是溢流球磨机的标志性部件。排矿端中空轴内径比给料端大，内壁有反螺旋槽，能阻挡钢球跑出去。中空轴端部有溢流堰，矿浆液面超过堰高就自然流出。

传动系统。分边缘传动和中心传动。大型磨机多用边缘传动。

四川某铅锌矿选厂二段磨用φ2.7×3.6m溢流球磨机。给矿粒度-0.074mm占45%，磨矿浓度75%，产品细度-0.074mm占85%，满足浮选要求。运行稳定，产品粒度均匀，过粉碎率控制在合理范围。

溢流球磨机 vs 格子球磨机

溢流型产品细是硬优势。同样磨矿时间，溢流型能磨得更细。对于要求-0.074mm占70%以上的细磨作业，溢流球磨机是不二之选。

溢流型的缺点是处理量小、容易涨肚。给矿量不稳或者浓度控制不好，矿浆排不出去，筒体内积料越来越多，磨机就“憋”住了。所以操作上要求比格子型精细。

选型要抓住哪些关键点

选溢流球磨机，细度要求是第一位的。

细度要求决定磨矿段数。要求产品细度-0.074mm占60-80%，一段溢流磨就够了。要求-0.074mm占80%以上，建议两段磨：一段用格子型或棒磨机粗磨，二段用溢流型细磨。单靠一台溢流磨从20mm磨到85%，效率太低不划算。

处理量决定规格大小。细磨作业处理量普遍不大。处理量5-15吨/小时，选φ1.5-1.8米直径；15-30吨/小时，选φ2.1-2.4米；30-50吨/小时，选φ2.7-3.0米；50吨以上选φ3.2米以上。

矿石硬度影响衬板和钢球选材。二段细磨时矿石已经比较细了，冲击力不如一段磨大。硬度中等以下的，橡胶衬板和高锰钢衬板都能用。硬度高、含石英多的，用合金钢衬板。

开路还是闭路。开路磨矿产品粒度分布宽，闭路磨矿（配分级机或旋流器）产品粒度集中、过磨少。细磨作业推荐闭路，把粗颗粒返回再磨，合格产品及时分出。

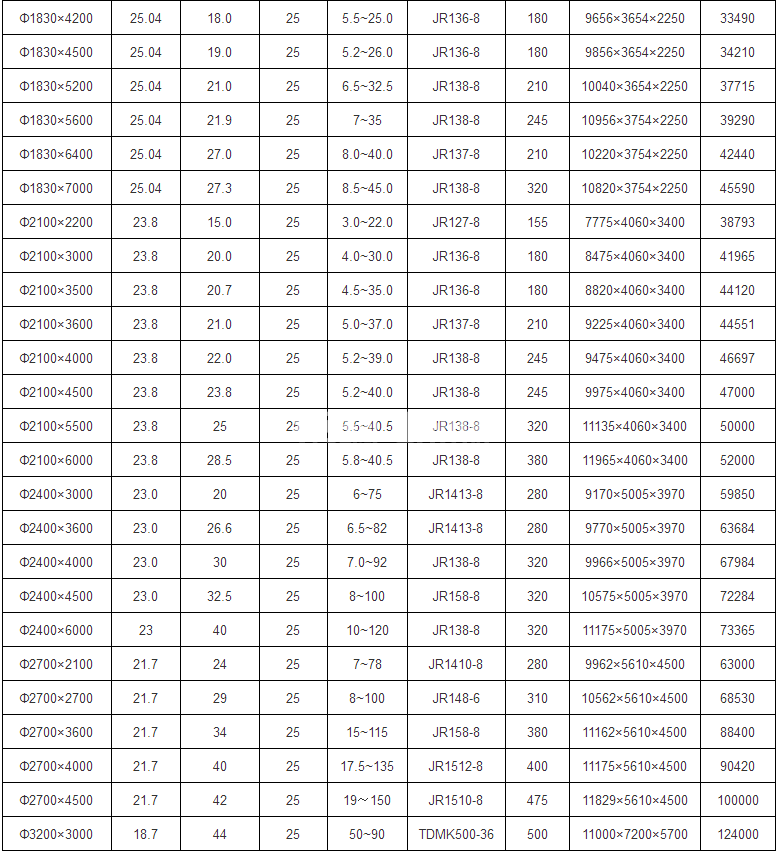

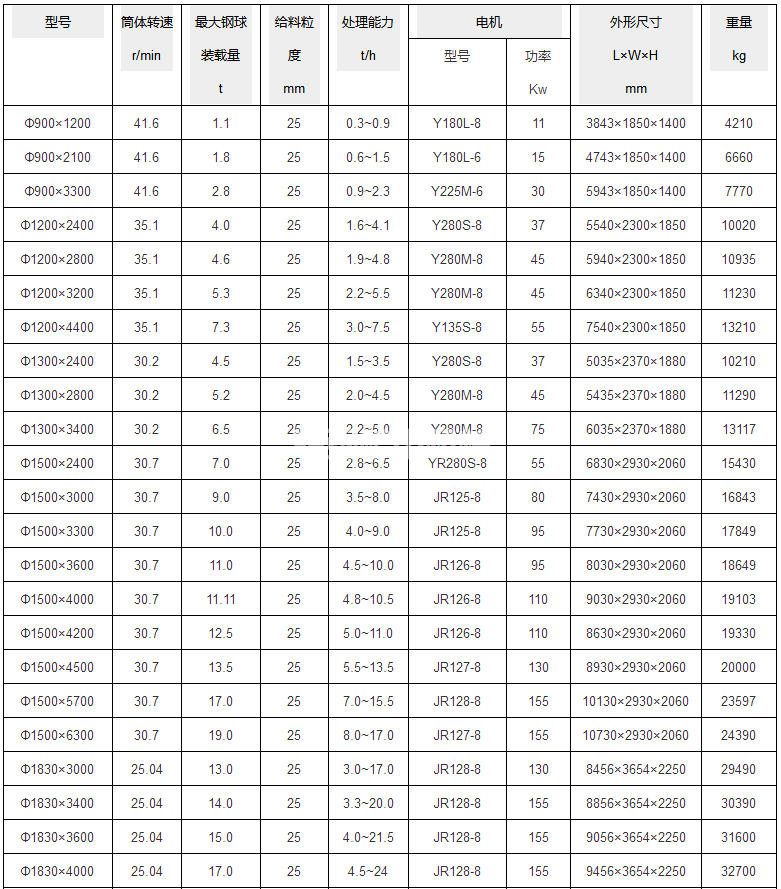

核心参数参考：筒体直径1.5-3.6米，长度3.0-6.0米，电机功率55-1250千瓦，转速15-25转/分，装球率35-45%，磨矿浓度70-80%。

溢流球磨机能磨什么

有色金属矿的二段细磨。铜矿、铅锌矿浮选前需要磨到-0.074mm占75-90%，溢流球磨机是最常用的二段磨设备。云南某铜矿二段磨用φ2.7×4.5m溢流球磨机，配合水力旋流器，产品细度稳定在-0.074mm占82%，浮选回收率满意。

黑色金属矿的细磨。磁铁矿、赤铁矿在细磨后磁选，精矿品位能提高。一段粗磨用格子型，二段细磨用溢流型，两段搭配效果好。

金矿全泥氰化的细磨。金矿浸出要求磨到-0.074mm占90%以上，溢流球磨机配合旋流器闭路磨矿，能稳定达到细度要求。

非金属矿的超细加工。重晶石、方解石、滑石等要求高细度产品，溢流球磨机配分级机，产品细度能达到800-1250目。

不太适合的场景：一段粗磨，给矿粒度大、处理量要求高时不如格子型；开路磨矿要求产品粒度很窄时，溢流型也不如球磨机加分级的闭路流程。

溢流球磨机好在哪

产品粒度细且均匀。这是溢流型最大的卖点。自然溢流排矿让矿浆有足够时间在筒体内研磨，合格细度才流出。产品粒度分布窄，过粗颗粒和过细颗粒都少。

过粉碎率低。强制排矿的格子型容易把接近合格粒度的颗粒也带出去，造成过粉碎。溢流型不会，粗颗粒老老实实留在筒体内继续磨。对于脆性矿物，过粉碎率比格子型低不少。

结构简单，维护方便。没有格子板，少了一堆易损件。排矿端就是一根中空轴，日常维护基本不用管。检修时不用拆装格子板，省事。

噪音低。细磨阶段用小球多、转速低，加上可以用橡胶衬板，设备噪音比粗磨机低很多。

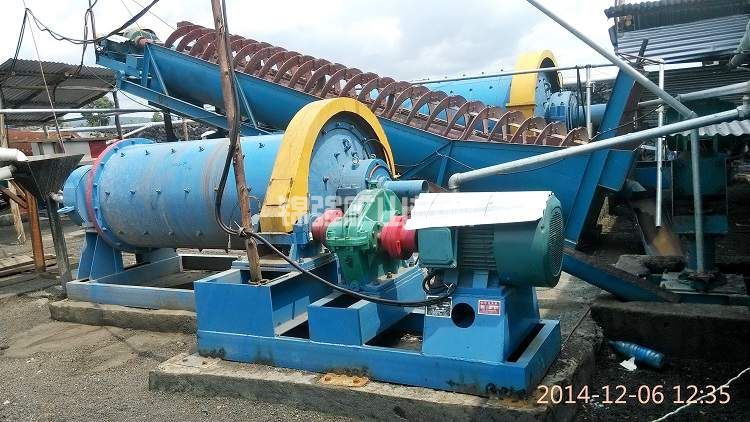

适合闭路磨矿。溢流球磨机配水力旋流器是经典组合。旋流器把粗细颗粒分开，粗粒返回磨机，细粒进入下一道工序。闭路循环能精准控制产品细度上限。

安装要盯这几处

基础要稳定。溢流球磨机虽然处理量不大，但设备总重不小。基础用整体钢筋混凝土，重量达到设备自重的2.5倍以上。地脚螺栓预埋精度控制在±2mm。

排矿端中空轴要水平或略低。溢流型靠液位差排矿，安装时排矿端中空轴中心线比给料端略低，或者保持水平。不能给料端低排矿端高，那样矿浆流不出去。

溢流堰高度要合适。溢流堰决定了筒体内的矿浆液面。堰太高，矿浆排不出容易涨肚；堰太低，矿浆停留时间短产品跑粗。一般溢流堰高度是中空轴直径的15-25%。

对中和密封要到位。电机、减速机、小齿轮和大齿圈的同轴度控制在0.1mm以内。进出料端密封要严实，防止漏浆。

湖南某钨矿安装一台φ2.4×4.5m溢流球磨机，安装时排矿端比给料端高了5mm，投产后排矿不畅，频繁涨肚。重新调整基础标高后问题解决。

日常操作要点

控制磨矿浓度。溢流球磨机对浓度很敏感，一般控制在70-80%。浓度太高压不出去，容易涨肚；浓度太低排矿太快，产品跑粗。浓度要稳，用自动加水阀控制。

给矿量要均匀。细磨作业给矿量波动不能大，用变频给料机控制在±5%以内。给矿量忽大忽小，磨机要么涨肚要么跑粗。

观察排矿情况。正常排矿是连续的、细度均匀的矿浆。排矿量突然减小是涨肚前兆，立刻减少给矿。排矿中粗颗粒明显增多，检查钢球级配和磨矿浓度。

检测产品细度。每班取排矿样做筛析，看细度是否达标。发现跑粗马上查原因：给矿量大了？浓度低了？钢球该补了？

停机顺序：先停给矿机，等筒体内矿浆排干净，再停磨机主机，最后停润滑和供水。紧急停机直接按急停，同时切断给矿。

维护保养要到位

每日检查：主轴承温度不超55℃；润滑油位和油压；大小齿轮润滑；排矿端有无漏浆；电机电流稳定。

每周检查：衬板螺栓松紧度；给料器中空轴衬套磨损；钢球有无破损。

每月检查：打开人孔门检查衬板厚度，磨到原厚度一半就换；检查钢球磨损，补加新球；检查排矿端中空轴内衬套磨损。

每半年：更换润滑油；检查主轴承巴氏合金层；检查大齿圈磨损。

钢球管理。二段细磨用小球为主，钢球直径30-70毫米。球径配比：大球(φ70-90mm)占20-30%，中球(φ50-70mm)占40-50%，小球(φ30-50mm)占20-30%。给矿细、产品要求高，多配小球。

常见故障怎么处理

选型建议总结

溢流球磨机是二段细磨的标准配置。选型前明确产品细度要求。要求-0.074mm不到65%，用格子型就够了，没必要上溢流型。要求-0.074mm超过70%，溢流型是合适选择。

建议配套分级设备。溢流球磨机最好配水力旋流器或螺旋分级机做闭路磨矿。闭路比开路产品粒度均匀，过粉碎少，处理量还能提高。

衬板选橡胶更划算。细磨阶段冲击力小，橡胶衬板寿命长、噪音低、重量轻。综合成本比锰钢衬板低。硬矿石还是用合金钢衬板。

钢球用锻造球或高铬球。细磨要求研磨作用强、冲击作用弱。锻造球和高铬球圆度好、耐磨性强，比铸造球更适合细磨。
