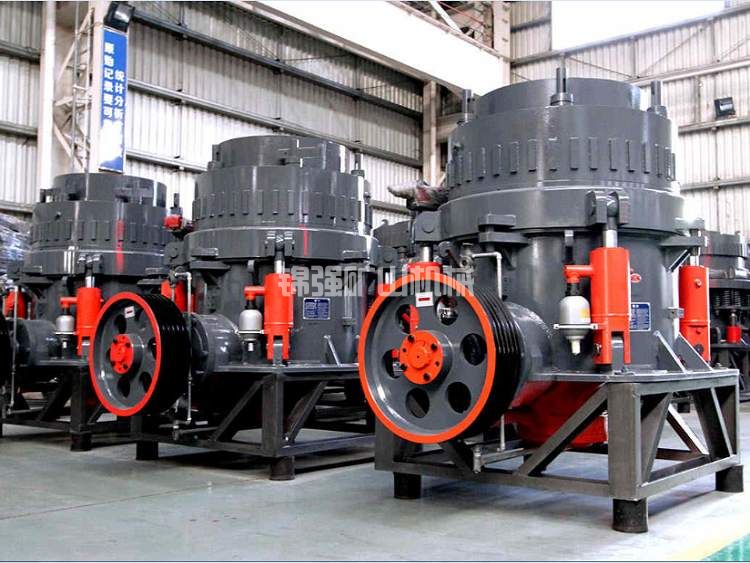

圆锥碎石机

圆锥碎石机是破碎生产线的中细碎主力设备。颚破把大块石头粗碎之后，出来的料送到圆锥碎石机继续破碎，变成更小的颗粒，再往后可能进制砂机或者直接进筛分。

这台设备在金属矿山、石料厂、砂石骨料线上用得最多。圆锥碎石机的核心优势是破碎比大、产品粒形好、运行平稳。同样处理量的情况下，它比反击破更耐磨，处理硬石头更有优势。

一台圆锥碎石机好不好用，现场看四点：排矿口能不能稳定保持、破碎壁用多久才换、液压系统灵不灵、有没有频繁闷车。

工作原理：像石磨碾米

圆锥碎石机的工作原理可以用石磨碾米来理解。它有一个固定的定锥（也叫轧臼壁）和一个活动的动锥（也叫破碎壁），动锥装在主轴上做偏心旋转。

动锥靠近定锥的时候，石头被挤压、弯曲、破碎。动锥离开的时候，碎料靠重力往下落。这个过程中，石头不是被一下子砸碎的，而是被多次挤压、碾磨变碎。

有人问过，圆锥碎石机和颚破有什么区别？颚破是“咬一口吐一口”，处理量有波动。圆锥碎石机是连续破碎，动锥一直在转，石头源源不断地从上面进去，从下面出来，运行更平稳。

圆锥碎石机特别适合处理硬石头。花岗岩、玄武岩、鹅卵石、铁矿石这些高硬度物料，用圆锥碎石机效果很好。

主要结构组成

机架：整个设备的基础。承受很大的破碎力和振动，铸造机架为主，刚性好。机架分上下两部分，上机架装定锥，下机架装传动装置。

动锥：活动的破碎部件。动锥体表面镶着破碎壁，动锥装在主轴上，主轴下端插入偏心套。偏心套转动时，动锥就做偏心摆动。

定锥：固定的破碎部件。定锥体内壁镶着轧臼壁，和动锥配合形成破碎腔。调整定锥的高度可以改变排矿口大小。

偏心套：圆锥碎石机的心脏。电机通过皮带轮带动小齿轮，小齿轮带动大齿轮，大齿轮带动偏心套旋转。偏心套的偏心量决定了动锥的摆动幅度。

液压系统：用于调整排矿口和过铁保护。老式弹簧圆锥破靠弹簧压紧，新式液压圆锥破用液压缸。遇到不可破碎物，液压系统自动让定锥抬起，让铁块通过，然后自动复位。

润滑系统：圆锥碎石机的轴承和齿轮需要强制润滑。润滑油循环流动，带走热量和杂质。油温、油压、油流都有监控，异常自动报警停机。

破碎腔型怎么选

圆锥碎石机的破碎腔型分两种：标准型和短头型。

标准型：破碎腔比较平缓，平行带短。适合做中碎，给料粒度大，处理量大。进料粒度可以到十几公分，出料粒度在一到三公分左右。

短头型：破碎腔比较陡，平行带长。适合做细碎，给料粒度小，产品粒度细。进料粒度一般不超过两三公分，出料可以控制在几毫米到一公分多。

还有一种中间型叫中型腔，介于标准和短头之间。有些厂家提供多种腔型，从超粗到超细有四五种选择，可以根据物料特性和产品要求灵活匹配。

选腔型有个经验：粗碎后面的第二段破碎用标准型，标准型后面的第三段破碎用短头型。如果只做两段破碎，第二段用短头型或者中型腔。

核心技术参数怎么选

选圆锥碎石机，这几个参数必须搞清楚：

闭边排矿口：这是圆锥碎石机最重要的参数。闭边排矿口是指动锥靠近定锥时，两者之间的最小间隙。这个间隙决定了产品粒度。闭边排矿口调小，产品细但处理量下降；调大则反过来。

处理能力：圆锥碎石机的处理能力受物料硬度、含水率、给料粒度、排矿口大小影响。同样一台设备，处理石灰岩和处理花岗岩，能力能差三到四成。选型时要按最硬的物料来算，留出余量。

电机功率：功率大小决定了破碎力。圆锥碎石机的电机功率从几十千瓦到上千千瓦都有。功率不足容易闷车，功率过大浪费电。正规厂家会给每个型号配合理的功率。

偏心距：偏心距决定动锥的摆动幅度。偏心距大，处理量大但产品粒形差；偏心距小，产品细但处理量小。有些液压圆锥破的偏心距可以调节，适应不同工况。

转速：动锥的摆动频率。转速高处理量大，但磨损快；转速低处理量小，但运行平稳。

不同型号处理能力参考

以上为参考范围，实际处理能力以物料测试为准。

适用场景和可加工物料

圆锥碎石机主要用于中碎和细碎，可以加工这些物料：

硬岩类：花岗岩、玄武岩、辉绿岩、鹅卵石。圆锥碎石机处理硬岩的优势很明显，耐磨件寿命比反击破长得多。

金属矿石：铁矿石、铜矿石、金矿石、锰矿石。选矿厂的中细碎基本都用圆锥碎石机，处理量大，产品粒度均匀。

高磨蚀性物料：硅石、石英岩、刚玉。这类物料对设备磨损大，圆锥碎石机比反击破更适合。

建筑石料：石灰岩、白云岩、砂岩。虽然反击破也能用，但圆锥碎石机在产品粒形和能耗方面各有优劣，需要综合比较。

圆锥碎石机不太适合处理含水率高或者黏性大的物料。水分超过8%到10%时，破碎腔容易堵塞，这时候用反击破或锤破更合适。

安装注意事项

安装圆锥碎石机，基础要够结实。设备运行时振动大，混凝土基础重量要达到设备自重的2倍以上。基础要预埋地脚螺栓孔，二次灌浆固定。

安装时要保证机架水平。圆锥碎石机对水平度要求高，机架倾斜会影响润滑系统工作，油可能回不去。用水平仪找正，允差在每米几丝以内。

液压站和润滑站要放在方便检修的位置。圆锥碎石机的液压和润滑系统是独立单元，油管要连接牢固，不能漏油。油箱要加过滤装置，防止杂质进入。

给料装置要保证物料均匀进入破碎腔。圆锥碎石机忌讳偏料，物料只从一边下去会导致破碎壁单侧磨损，寿命缩短一半以上。料斗要做成分散式，把物料引导到整个破碎腔圆周上。

操作要点

操作圆锥碎石机要记住：给料要满但不能溢，停车先停料后排空。

启动前检查：看润滑油位够不够、油温正不正常、液压系统压力对不对、螺栓有没有松动。启动油泵先循环几分钟，等油温上来再启动主电机。

给料要保证破碎腔始终有料。圆锥碎石机最好在“挤满给料”状态下运行，就是破碎腔里始终有料，但不超过给料口。料太少会加速破碎壁磨损，料太多会溢料。

闭边排矿口要定期检查。用铅球或专用工具测量排矿口尺寸，发现变大就及时调整。液压圆锥破可以在操作台上调，老式弹簧破要停机加垫片。

严禁铁块进入破碎腔。圆锥碎石机最怕铁块，挖机斗齿、钻头、钢板进去几秒钟就能打烂轧臼壁。给料皮带上要装除铁器和金属探测器，探头要灵敏。

停机前先把破碎腔里的料排空。带料停机下次启动很困难，因为破碎腔里的料会把动锥卡死。正确做法是先停给料，等破碎腔里的料全部排完再停机。

维护保养要做细

圆锥碎石机维护保养分几个方面：

日常检查：每班检查一次。看润滑油温度不能超过55度，回油温度不能超过75度。听破碎腔有没有异响，振动稳不稳。检查液压系统压力正不正常，有没有漏油。

耐磨件管理：轧臼壁和破碎壁是圆锥碎石机最容易磨损的部件。破碎腔下部磨损最快，因为那里受力最大、物料通过最多。耐磨件磨损到厚度剩三分之一就该换了。备两套轮换用，拆下来的及时堆焊修复。

润滑保养：圆锥碎石机的轴承和齿轮靠强制润滑。润滑油要定期取样化验，粘度下降或者杂质超标就换油。一般每运行一千多小时换一次油，首次换油时间要短一些。滤芯要定期更换，保证油品清洁。

液压系统保养：液压油要保持清洁，油箱定期排水。蓄能器要检查氮气压力，不足要及时补充。液压缸密封件有寿命，漏油就要换。

大修周期：根据运行时间和磨损情况决定。一般圆锥碎石机运行五千到八千小时需要大修，检查主轴、偏心套、齿轮、轴承等关键件。有裂纹或者过度磨损的及时更换。

常见故障及处理方法

选型建议

选圆锥碎石机，按这五步走：

第一步：确定工序位置。是做中碎还是细碎？中碎选标准型，细碎选短头型。三段破碎流程中，第二段用标准型，第三段用短头型。

第二步：测给料粒度。圆锥碎石机对给料粒度有要求，标准型最大给料粒度一般不超过闭边排矿口的2到3倍。短头型要求更严，最大给料粒度一般不超过闭边排矿口的1.5到2倍。

第三步：定处理量。算算小时要碎多少吨，留出20%的余量。圆锥碎石机选小了会频繁闷车，选大了投资浪费。

第四步：看物料硬度。硬石头和高磨蚀性物料选圆锥碎石机没问题，软石头或者含水率高的物料考虑其他机型。

第五步：选驱动方式。老式弹簧圆锥破价格便宜但调节不方便，液压圆锥破操作方便但价格高。预算充足的话优先选液压式。
