时产80吨红土铬矿选矿设备配置

中型选厂的黄金产能：时产80吨线如何平衡投资与效益

时产80吨红土铬矿选矿生产线，按每天工作20小时、年工作300天计算，年处理原矿48万吨。以原矿Cr2O3品位2.0%、精矿品位40%、回收率72%计，年产铬精矿约1.73万吨，年产值超过6500万元。这是一条标准的中型生产线——既具备规模效益，又不像百吨级以上线那样对原矿供应和资金门槛要求苛刻。

时产80吨线的设备配置不是30吨线的简单放大。洗矿机的直径和长度需要提升一个规格，筛分面积要翻倍，螺旋溜槽数量要增加到30-40台，压滤机面积需要250㎡以上。更重要的是，物料流量增大后，管道直径、泵的扬程和流量、缓冲池容量都需要重新计算。

以下从工艺流程、设备清单、技术参数、选型要点、案例数据等角度，完整拆解一条时产80吨红土铬矿选矿生产线的设备配置方案。

一、工艺流程：八步处理48万吨/年

与30吨线相比，80吨线增加了中间缓冲和物料分配环节，以避免局部过载。

第1步：原矿受料与预筛分
装载机（5吨级以上）或自卸车将原矿倒入重型棒条给料机（棒条间隙80-100mm）。棒条预先筛除部分细粒泥土，减少进入洗矿机的黏土量。+80mm大块矿石（偶有砾石）被送入圆筒洗矿机。

第2步：两级强力洗矿
单台圆筒洗矿机对于80吨级的处理量和高含泥量矿石可能洗矿不充分。推荐采用“圆筒洗矿机+槽式洗矿机”两级配置。圆筒洗矿机（Φ2600-2800×10000-11000mm）负责粗洗和碎散，排料进入槽式洗矿机（双螺旋，长度6000-7000mm）进行强化擦洗，确保铬铁矿解离度≥88%。

第3步：粗粒抛尾（直线振动筛）
两级洗矿后的矿浆进入大型直线振动筛（宽2400-3000mm，长6000-7500mm），筛孔10mm。筛上+10mm物料为废石（含少量铬铁矿，可人工手选后抛弃），筛下-10mm矿浆进入下一级。

第4步：高频细筛精细分级
-10mm矿浆分配到2-3台高频细筛（宽1800mm，长2400mm，筛孔0.5-0.8mm）。筛上（0.5-10mm）进入粗粒重选段，筛下（-0.5mm）进入细粒重选段。为了应对大流量，高频细筛需要配置2台并联运行、1台备用。

第5步：脱泥预处理（细粒段）
-0.5mm矿浆中-0.074mm细泥含量通常在20-30%。直接重选会影响精矿品位。因此先进入一组水力旋流器（Φ200-250mm，6-8台并联）进行脱泥，旋流器底流（浓度45-55%，脱除部分细泥）进入细粒重选，溢流（含细泥）进入尾矿系统。

第6步：双路重选

• 粗粒重选段（0.5-10mm）：采用24-32台1500mm螺旋溜槽（5圈，横倾角9°），分组布置，每组8台共用一个给矿分配器。产出粗精矿、中矿和尾矿。中矿可返回本段或进入中矿再选螺旋溜槽。

• 细粒重选段（0.074-0.5mm）：采用16-20台1200mm螺旋溜槽（6圈，横倾角12°），产出细粒精矿。两段精矿合并进入脱水系统。

第7步：精矿浓缩与压滤
合并精矿（浓度20-25%，流量约40-60m³/h）先进入浓密机（Φ6-8m，中心传动）或一组大直径浓缩旋流器（Φ350-400mm，2台并联），将浓度提升至40-45%，然后给入隔膜压滤机（过滤面积250-300㎡，1250×1250或1500×1500滤板）。压滤后精矿含水率≤12%，滤饼由皮带机送入精矿仓。

第8步：尾矿干排
重选尾矿（浓度15-20%，流量约200-300m³/h）进入浓密机（Φ12-15m）浓缩至35-40%底流，再进入尾矿压滤机（过滤面积300-400㎡，2台并联或一台大型带式压滤机）。尾矿滤饼含水率≤20%，用皮带机送至采空区回填。浓密机溢流和压滤滤液返回循环水池。

二、核心设备配置清单（时产80吨）

总装机功率：约750-900kW（含循环水泵和浓密机）。
实际运行功率：约550-700kW（部分设备间歇工作或非满载）。

三、关键技术参数表

四、各模块设备选型详解

洗矿模块：两级组合确保解离度

80吨线最大的风险是洗矿不充分。红土铬矿含泥量若超过35%，单台圆筒洗矿机即使加长到11米，仍可能出现黏土团块未被完全打散的情况。

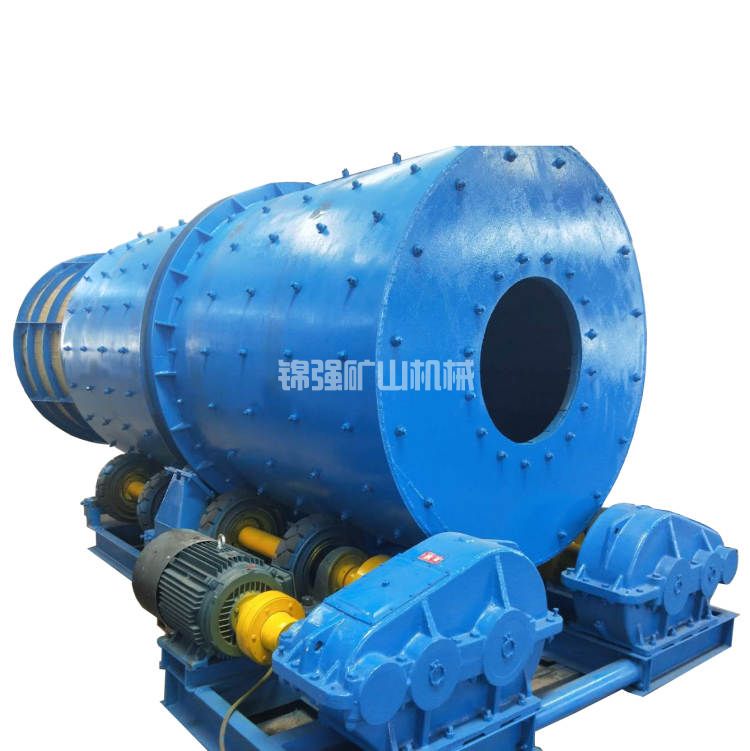

• 圆筒洗矿机选型要点：直径不小于2600mm，长度不小于10000mm。筒体内扬料板采用切割式高锰钢板（厚度25mm），提升高度250-300mm。转速8-10r/min，变频可调。尾部筛分段孔径15mm，筛板可更换。

• 槽式洗矿机选型要点：双螺旋结构，螺旋直径≥800mm，长度≥7000mm。槽体倾角12-15°，转速可调（15-25r/min）。槽内衬耐磨钢板（厚度12-16mm）。这台设备可以将圆筒洗矿机排出的物料中残留的黏土团块进行二次擦洗，铬铁矿解离度可从78%提升到88%以上。

筛分模块：双层直线筛+高频细筛

• 直线振动筛：宽度3米、长度7.5米的双层筛。上层筛孔15mm（拦截大块废石），下层筛孔10mm（控制进入重选的粒度上限）。采用聚氨酯筛板，开孔率35-40%。双电机激振，振幅8-10mm，频率750-850r/min。

• 高频细筛：3台1800×2400mm并联（2用1备）。筛孔0.5mm，不锈钢编织网（丝径0.3-0.35mm），开孔率45%。振动频率2800-3200r/min，振幅1.5-2.5mm。每台处理能力50-70m³/h矿浆，2台即可满足80t/h干矿量对应的矿浆量（约250-300m³/h）。

重选模块：46台螺旋溜槽的布置

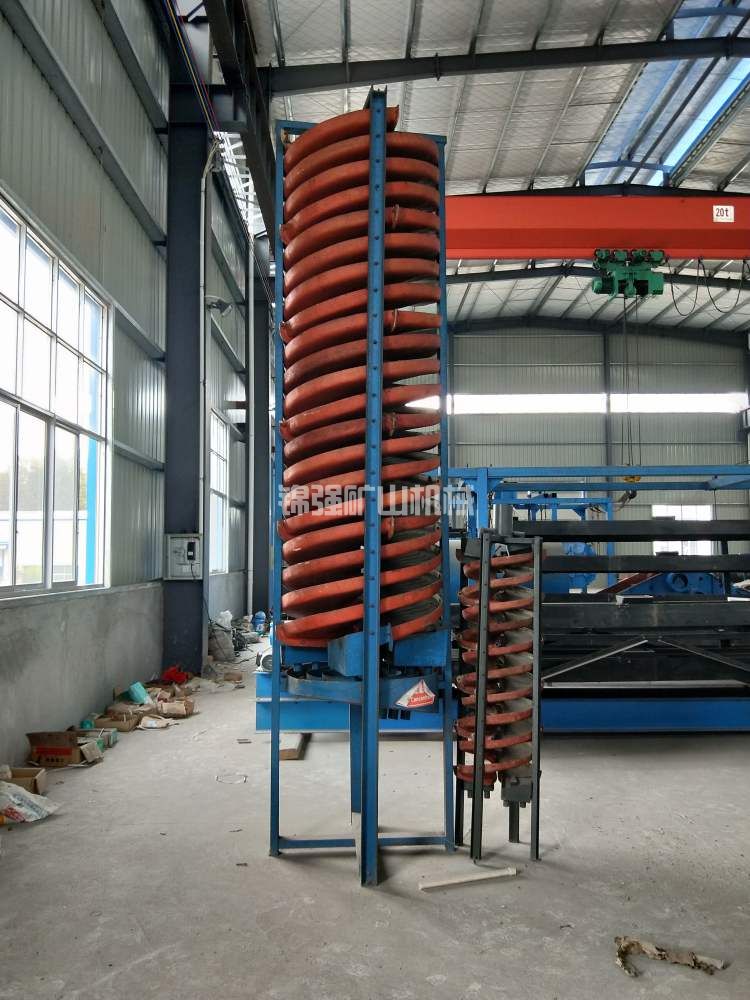

• 粗粒段28台1500mm：分成4组，每组7台。每组配一个给矿分配器（一进七出，带可调阀门）。溜槽平台高度约2.8米，采用钢结构，镀锌处理。每台溜槽设双截矿器（精矿刀和中矿刀）。尾矿槽合并后自流到尾矿浓密机。

• 细粒段18台1200mm：分成3组，每组6台。给矿来自脱泥旋流器底流（浓度45-55%）。1200mm溜槽圈数6圈，横倾角12°。精矿带较窄（约25mm），截矿器需要更精细调节。建议每台溜槽单独设置微型调节丝杠。

脱水模块：浓密机+压滤机组合

80吨线的精矿量约为3.2-3.8t/h（干基），对应的矿浆量约15-20m³/h（浓度20%）。先用一台Φ8m浓密机浓缩到底流浓度45%以上，再进入250㎡隔膜压滤机。压滤循环时间约50-70分钟，每班卸料3-4次，滤饼由皮带机送入精矿仓。

尾矿量约为76-77t/h（干基），矿浆量约380-450m³/h（浓度18%）。必须先用Φ15m浓密机浓缩，底流浓度40%后，用两台400㎡压滤机并联处理（或一台大型带式压滤机）。尾矿压滤循环时间60-90分钟，滤饼含水率≤20%。

五、与30吨线的对比：规模效益在哪里

80吨线的吨矿投资和运营成本都低于30吨线，规模效益明显。但初期投资门槛从400-550万上升到750-1050万，对资金要求更高。

六、案例：刚果（金）加丹加省某80吨线

该矿为高品位红土铬矿（Cr2O3平均2.4%），含泥量28%。原采用两条30吨线并联，但管理复杂、备件不通用。后新建一条80吨线，拆除一条30吨线。

配置：基本按上述清单，洗矿采用Φ2800×12000mm圆筒+Φ900×7500mm槽式洗矿机，重选段粗粒用32台1500mm，细粒用20台1200mm，精矿用300㎡压滤机，尾矿用2台500㎡压滤机。

运行数据（6个月平均）

• 处理量：82 t/h

• 原矿品位：2.38% Cr2O3

• 精矿品位：41.5% Cr2O3

• 尾矿品位：0.52% Cr2O3

• 回收率：74.6%

• 日产精矿（干）：约65吨

• 吨矿电耗：12.8 kWh

• 吨矿水耗（补充）：0.22 m³

投资与回报：设备投资约1180万元（含安装和钢构）。年处理49万吨原矿，产精矿约1.95万吨，年产值约7800万元（按4000元/吨计）。运营成本约2100万元/年，利润5700万元/年，投资回收期约2.5个月。

七、常见问题与选型提醒

Q：场地面积不够4000㎡，能布置下80吨线吗？
A：可以压缩，但需要牺牲操作空间和堆场面积。最小可接受尺寸为长70米、宽40米（2800㎡），但需要采用紧凑型布置：浓密机放在高处利用重力自流，尾矿压滤机放在室外，精矿仓与压滤机共用平台。建议至少预留3500㎡。

Q：如果原矿含泥量超过40%，80吨线还能达标吗？
A：需要强化洗矿和分级。具体措施：①圆筒洗矿机长度增加到13-14米，或增加一台擦洗机；②直线振动筛筛孔放大到15mm，让更多物料进入洗矿循环；③处理能力降到65-70t/h，保证停留时间。否则回收率会从73%降到60-65%。

Q：80吨线对电力要求多高？
A：总装机约900kW，实际运行功率约650kW，需要配备800-1000kVA变压器（建议1250kVA留余量）。如果没有工业电，柴油发电完全不划算（每小时耗油约180-220升，吨矿发电成本增加25元以上）。因此80吨线必须建在有稳定工业电的区域。

Q：螺旋溜槽从30台增加到46台，操作难度是否翻倍？
A：不会。每组溜槽共用一个给矿分配器，只需调节每组总给矿量和浓度，单个溜槽的截矿器调节频率不高（通常每班巡检一次）。熟练操作工可以同时看管3-4组（20-30台）。80吨线的操作难度大约是30吨线的1.5倍，而不是2.5倍。

Q：精矿压滤机能否用两台150㎡代替一台300㎡？
A：可以，而且更灵活。两台150㎡压滤机并联，一台检修时另一台仍可运行，不至于全线停产。但占地面积和管道复杂度增加。建议精矿和尾矿压滤机都采用“两用一备”或“两用”配置。

八、选型建议：投资80吨线前必须确认的事

1. 原矿供应稳定性：80吨线每天需要1600吨原矿，每月4.8万吨。必须有足够储量的矿体（至少200万吨以上）和稳定的开采能力，否则生产线频繁待料，规模效益无法体现。

2. 电力保障：必须接入工业电网，电压等级10kV或0.4kV，变压器容量不低于1250kVA。电网波动频繁的矿区需配置稳压装置。

3. 水源条件：循环水系统需要每小时500m³的循环能力，初期补水和蒸发损失约30-50m³/h。需要可靠的供水源（河流、深井或水库），旱季不得断流。

4. 尾矿处置空间：尾矿干排需要采空区或专门的堆场。年尾矿量约46万吨（干基），松散容重约1.4t/m³，年占地约33万立方米。需要提前规划至少3-5年的堆存场地。

5. 工艺试验：80吨线投资大，强烈建议先送原矿样做选矿试验。试验报告应包含：洗矿解离度曲线、推荐分级粒度、螺旋溜槽分选效果、精矿品位与回收率关系。凭数据决策，不凭经验。

九、总结

时产80吨红土铬矿选矿生产线是中型选厂的“主力车型”。它比30吨线更具规模效益，投资门槛又远低于百吨级线。一套配置合理的80吨线，年处理48万吨原矿，年产1.7万吨铬精矿，年产值6500万元以上，投资回收期通常在10个月以内。

设备配置的核心是：两级洗矿保解离、双路重选提回收、浓密压滤干排放。记住三个关键数字：洗矿解离度≥88%、重选总回收率≥73%、精矿含水率≤12%。配置单上的46台螺旋溜槽和3台压滤机不是越多越好，而是根据你的原矿性质精确计算的结果。投资之前，先问自己：我的矿，能喂饱这条线几年？
