降低尾矿中细粒锆损失的方案

细粒级锆英石（-0.045mm）是尾矿中锆损失的主要来源，占比高达60-80%。常规脱泥和重选流程对细粒锆的回收效率不足40%，大量高价值矿物随尾矿抛弃。本文分析细粒锆损失的三大成因，提供从工艺调整、设备选型到参数优化的完整解决方案，帮助选厂将细粒锆回收率从不足40%提升至65%以上，总回收率提高5-10个百分点。

一、尾矿里到底跑了多少锆

取样分析是发现问题第一步。取尾矿样做筛析和化验，你会发现一个规律：尾矿中-0.045mm粒级占比通常为30-50%，但这个细粒级中ZrO2含量往往是粗粒级的2-3倍。

福建某海滨砂矿选厂的实际数据：

-0.045mm粒级占尾矿总量的25%，却贡献了69%的锆损失。每吨尾矿中-0.045mm粒级带走约3.5克锆英石，年处理50万吨原矿的选厂，仅细粒锆损失就相当于每年扔掉约250吨锆精矿，价值超过300万元。

细粒锆损失的原因不是操作失误，而是流程设计缺陷。常规脱泥旋流器将-0.045mm视为“泥”直接抛弃，螺旋溜槽和摇床对-0.045mm粒级回收效率低，磁选和电选对细粒级选择性差。

二、细粒锆损失的三大成因

成因一 脱泥粒度设置过粗

很多选厂为了减少后续磁电选的泥质干扰，将脱泥粒度定在0.045mm甚至0.074mm。水力旋流器的分离粒度由直径和底流口决定，φ150旋流器自然分离点约0.045mm，但实际运行中因给矿浓度波动，溢流中常混入0.045-0.074mm粒级，这部分含锆较高。

成因二 重选设备对细粒回收能力不足

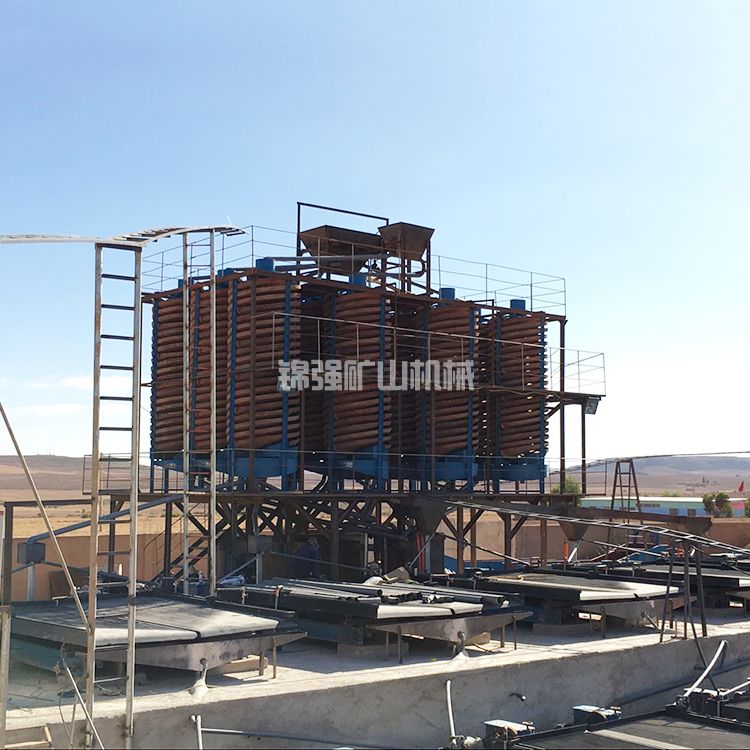

螺旋溜槽的有效回收下限为0.074mm，对0.074-0.045mm粒级回收率仅40-50%，对-0.045mm低于20%。摇床略好，但处理量小、单位成本高。大多数选厂没有针对细粒级的专用重选设备，细粒锆直接进入尾矿。

成因三 细粒锆在磁电选中流失

即使细粒级进入了磁选系统，高梯度磁选机对-0.045mm粒级的捕集效率比粗粒低30-40%。因为细粒锆表面能高，易吸附在介质板表面形成堵塞，导致有效捕集时间缩短。电选对-0.045mm粒级基本无效，细粒金红石和锆英石因电荷特性模糊而无法分离。

金句：细粒锆损失不是不可避免的，而是流程设计中没有为细粒级“专门留一条路”。

三、解决方案一：调整脱泥粒度，回收细粒锆

核心思路：将脱泥分离点从0.045mm下移至0.030mm或0.020mm，保留更多细粒锆进入后续流程。

实施方法

更换小直径旋流器。用φ75或φ50水力旋流器替代φ150。φ75旋流器的自然分离点为0.030-0.035mm，φ50可达0.020-0.025mm。旋流器组采用6-10个并联，保证处理能力。

优化给矿浓度。旋流器给矿浓度控制在12-18%，浓度过高分离变粗，过低处理能力下降。建议配置浓度计和自动调节补水阀。

效果预期：脱泥溢流中-0.045mm产率降低30-40%，进入尾矿的细粒锆减少1.5-2.5个百分点。

注意：脱泥粒度变细后，进入磁选系统的细泥量增加，磁选机介质板堵塞频率上升。需要配套缩短反冲洗周期（从8小时减至4-6小时），或增加一组备用介质板轮换清洗。

四、解决方案二：增加细粒重选回收系统

对于已经进入尾矿或脱泥溢流中的细粒锆，不能直接抛弃，应设置专用细粒回收系统。

细粒回收设备选型

离心选矿机（Falcon或Knelson型）对-0.045mm粒级重矿物的回收率可达60-75%，远高于螺旋溜槽。处理能力10-30吨/小时，富集比可达10-50倍。投资约30-50万元/台。

摇床（细砂床型）对0.074-0.020mm粒级有效，回收率50-65%。处理量小（1-2吨/小时），适合处理量不大的项目。投资约8-12万元/台。

悬振锥面选矿机新型细粒重选设备，对-0.045mm回收率55-70%，处理量5-10吨/小时，介于离心机和摇床之间。投资约15-25万元/台。

细粒回收流程设计

将脱泥旋流器的溢流（含细粒锆的矿泥）或主流程的尾矿，泵入细粒回收系统。粗选采用离心选矿机，产出粗精矿（富集比20-30倍），粗尾矿抛弃。粗精矿再经摇床精选，产出最终细粒锆精矿（ZrO2 60-62%），可作为四级品单独销售，或返回强磁选系统进一步提纯。

数据案例
广东某选厂增加细粒回收系统（离心机+摇床），处理脱泥溢流中-0.045mm物料。原溢流ZrO2 1.8%，经离心机粗选后粗精矿ZrO2 12%，回收率70%；摇床精选后精矿ZrO2 58%，总回收率（相对于溢流）55%。按每年溢流量5万吨（含锆约900吨）计算，年回收细粒锆精矿约850吨（58%品位），按9000元/吨计价，年增收765万元。设备投资65万元，年运行成本（电、水、人工）约30万元，净增735万元。

五、解决方案三：细粒磁选工艺优化

对于进入主流程的细粒锆，需要优化磁选操作以降低损失。

降低介质板间隙

高梯度磁选机的介质板间隙从2mm缩小至1.0-1.2mm，可以显著提高对-0.045mm粒级的捕集效率。试验表明，间隙从2mm缩至1.2mm，细粒锆回收率从55%提升至72%。代价是介质板更容易堵塞，反冲洗周期从8小时缩短至4小时。建议配置自动反冲洗系统。

采用脉动高梯度磁选

脉动机构使矿浆在介质板间产生往复运动，减少细粒非磁性矿物的机械夹杂，同时防止介质板堵塞。脉动频率120-150次/分钟，冲程10-15mm。相比非脉动型，细粒锆品位提高1-2个百分点，回收率提高5-8个百分点。

磁选前脱泥

在磁选前设置一段小型旋流器或浓密机，去除部分-0.020mm矿泥。矿泥中的细粒锆表面常有铁质薄膜，磁选效果差，提前脱除可以减少对介质板的污染。脱除的矿泥进入细粒重选系统处理。

六、解决方案四：细粒分级单独处理

将-0.045mm细粒级从主流程中分离出来，形成独立处理线，避免细粒干扰粗粒分选。

具体流程

主流程中的强磁选给料先进入分级旋流器（分离点0.045mm）。+0.045mm粗粒进入常规强磁选+电选，产出高品位精矿。-0.045mm细粒进入独立的细粒处理线：先经离心选矿机预富集，富集后的粗精矿进入小口径强磁选机（介质板间隙1.0mm），产出细粒锆精矿（ZrO2 62-64%），尾矿抛弃。

分级处理的优势

粗粒线不受细粒干扰，分选精度提高，精矿ZrO2可提升0.5-1个百分点。细粒线单独优化参数，回收率从40%提升至60-70%。两线合并后总回收率提高5-8个百分点。

设备投资对比

数据卡片
广西某选厂采用分级单独处理方案，总投资95万元。改造前细粒锆回收率38%，总回收率82%；改造后细粒回收率65%，总回收率91%。年产锆精矿从1.6万吨增至1.78万吨，增产1800吨，按12000元/吨计，年增收2160万元。扣除运营成本增加（电耗、介质消耗、人工）约80万元，净增2080万元。投资回收期不到1个月。

七、工艺参数对照表

不同细粒回收方案的参数设置

八、操作管理要点

要点一 定期检测尾矿粒度组成

每周取尾矿样做筛析和化验，绘制粒级-品位曲线。如果发现-0.045mm粒级ZrO2持续高于1.0%，说明细粒损失偏大，需要检查脱泥旋流器底流口是否磨损、给矿浓度是否波动。

要点二 控制给矿浓度稳定

细粒回收设备对给矿浓度敏感。离心选矿机最佳给矿浓度15-25%，摇床15-20%，浓度波动超过±3%时回收率下降5-10个百分点。建议在给矿管道上安装浓度计，与补水阀连锁自动调节。

要点三 及时清理介质板

细粒物料容易堵塞高梯度磁选机介质板。当发现磁选电流异常升高或回收率下降时，立即反冲洗。建议每班记录反冲洗前后压力差，压差超过0.1MPa时强制清洗。

要点四 细粒精矿独立销售

细粒锆精矿品位通常为58-62%，低于主流程精矿（65%以上）。不要混合销售，应单独作为四级品或五级品出售。找对口的陶瓷釉料或耐火材料用户，售价虽低于一级品，但比作为尾矿抛弃有价值得多。

九、常见问题与解答

问：增加细粒回收系统会不会影响主流程处理量

答：不会。细粒回收系统处理的是原本要抛弃的脱泥溢流或尾矿，属于旁路，不经过主流程。主流程处理量不变，只是多了一条支线。

问：细粒锆精矿品位低，能卖出去吗

答：能。ZrO2 58-62%的锆英粉可用于建筑陶瓷坯体、低档釉料、耐火材料填充料等，售价约8000-10000元/吨。只要成本覆盖，就是额外利润。如果市场行情差，也可以返回主流程的强磁选工段再次提纯，但效果有限。

问：离心选矿机的耗水量大吗

答：离心机耗水量约1-2吨/吨给料，与摇床相当。可以采用循环水，配置小型浓密机澄清后回用，补水量约0.2吨/吨给料。

问：细粒回收系统适合所有类型锆矿吗

答：适合含细粒锆损失大的项目。如果原矿中锆英石嵌布粒度粗（+0.1mm占80%以上），细粒锆损失本来就小，增加细粒回收系统意义不大。建议先做粒度分析，确认-0.045mm粒级中锆分布率超过40%再上系统。

问：改造后尾矿中的锆能降到多少

答：通过脱泥粒度优化+细粒回收，尾矿总ZrO2可控制在0.25-0.35%，其中-0.045mm粒级ZrO2可降至0.5-0.7%。相比改造前的1.5-2.0%，降幅显著。

十、总结

降低尾矿中细粒锆损失的核心策略是“分得细、收得回”。分得细——将脱泥粒度从0.045mm下移至0.030mm甚至0.020mm，让更多细粒锆进入回收流程。收得回——针对-0.045mm粒级配置专用回收设备（离心机、摇床、小间隙磁选机），建立独立的细粒处理线。

从经济性看，投资50-120万元建立细粒回收系统，年增收500-2000万元，回收期通常不超过3个月。这是锆英砂选厂提升综合回收率最高效的投入方向。

记住三条：

尾矿中-0.045mm粒级贡献60%以上的锆损失，这是主要矛盾。
脱泥分离点下移至0.030mm，损失立即减少1.5-2个百分点。
细粒需要专用设备回收，不要指望主流程顺便处理。

取你的尾矿样做一次粒度分析，看看-0.045mm粒级里藏了多少锆。答案会让你惊讶，也会让你决定马上改造。
