砂金矿选矿工艺流程 滚筒筛筛网孔径更换周期

核心结论速览

滚筒筛筛网是砂金矿选矿流程中更换频率最高的部件，其寿命受矿石磨蚀性筛孔尺寸和运行工况三重因素控制，没有固定的更换周期。

筛网孔径的选定遵循一个硬性原则，孔径必须大于矿点最粗金粒的尺寸，否则粗粒金会随筛上废石排出，造成不可逆的损失。

聚氨酯筛网的寿命通常是金属编织网的2至4倍，但初始成本较高，选型时需要结合矿点开采周期和更换停机成本综合判断。

更换判据不是固定时间，而是筛孔扩大超过原孔径25%或筛下产品粒度合格率低于85%。

滚筒筛在砂金矿流程中的位置与作用

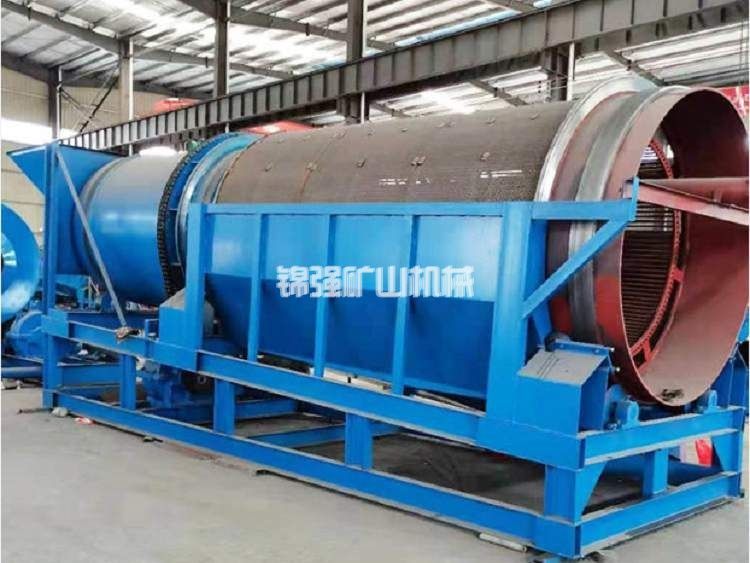

滚筒筛是砂金矿选矿预处理的核心设备，位于擦洗碎散之后重选分选之前。它的任务是将含金矿砂按粒度分级，把不含金的粗砾和废石排除出去，为后续的溜槽或离心机提供粒度均匀的给料。

砂金矿中滚筒筛的工作环境具有三个特征。矿石含泥量高，通常在20%至60%范围内，黏土容易在筛面堆积造成堵孔。矿砂含水量大，湿法筛分时矿浆持续冲刷筛面。矿石中常夹杂砾石和块矿，对筛网形成持续的磨粒磨损和冲击。

筛网的磨损是滚筒筛运行中最主要的消耗项。滚筒旋转过程中，矿砂在筛面内侧翻滚滑动撞击，筛孔边缘逐渐被磨圆，孔径扩大，筛分精度随之下降。

筛网孔径的确定原则与常见规格

筛网孔径的选择是砂金矿选矿流程设计中最关键的决策之一，其依据只有一个，矿点金粒的粒度分布。

孔径必须大于矿点最粗金粒的尺寸。如果孔径小于粗粒金尺寸，这部分金会留在筛上随废石排出，直接损失。现场判断方法是用淘金盘对代表性矿样进行淘洗，观察自然金的粒度上限。实验室筛析数据更为准确，但现场淘洗足以给出孔径选择的初始依据。

砂金矿滚筒筛的筛孔规格通常在3至30毫米范围内可调，部分设备支持0.5至50毫米的定制范围。对于以微细粒金为主的矿点，孔径可取下限甚至更小。对于含有粗粒金的河道砂矿，孔径需要放大到10至25毫米，确保粗粒金顺利通过。

孔径选择存在一个操作上的权衡。孔径越小，分级精度越高，后续重选设备的给料粒度越均匀，分选效率越好。但孔径越小，堵孔风险越大，处理能力越低。砂金矿含泥量高时，小孔径筛网很快被黏土糊死，需要频繁停机清洗。

筛网材质与寿命差异

筛网材质的选择直接决定更换周期，目前砂金矿滚筒筛使用的筛网主要有三种类型。

金属编织网是传统选择，成本低开孔率高透水性好。但在砂金矿的磨蚀性工况下寿命较短。对含硬质砾石的砂金矿，金属编织网的更换周期通常在3至8个月。在轻度磨损工况下可延长至12个月。

聚氨酯筛网是当前砂金矿滚筒筛的主流升级方向。聚氨酯的耐磨性是金属编织网的数倍，且具有一定弹性，矿粒撞击时不会像金属那样迅速产生塑性变形和磨损。行业数据显示，聚氨酯筛网的寿命通常是金属网的2至4倍，在中度磨损工况下可达12个月，重度磨损下也有4个月。金尊矿山机械的淘金滚筒筛明确采用聚氨酯或钢丝编织网，标称寿命超过20000小时，维护成本降低50%。

钢丝编织网介于两者之间，成本高于普通金属网，耐磨性优于普通碳钢，但不及聚氨酯。部分设备制造商推荐使用高锰钢筛网，在硬岩冲击工况下表现出较好的耐用性，但砂金矿的磨蚀以滑动摩擦为主，高锰钢的加工硬化优势难以充分发挥。

影响更换周期的核心因素

筛网的实际更换周期不是固定值，而是受以下因素动态影响。

矿石磨蚀性是首要因素。石英含量高颗粒棱角分明的砂金矿，对筛网的切削磨损强度大，更换周期明显缩短。以莫氏硬度作为参考，处理莫氏硬度6以上的硬质矿石时，筛网寿命可能只有处理中等硬度物料时的三分之一到二分之一。

筛孔尺寸影响磨损速率。小孔径筛网的网丝更细，单位面积承受的矿浆冲刷力更大，磨损速度更快。大孔径筛网的网丝粗，抗磨蚀能力更强。这意味着小孔径筛网的更换频率通常高于大孔径筛网。

运行工况的稳定性同样重要。给料量过大会导致矿层在筛面上堆积过厚，筛网局部负荷过高，磨损加剧。给料不均匀时，矿流集中冲击筛面的某一区域，造成局部过早破损。变频调速系统保持滚筒转速稳定，使矿流均匀分布，可以延长筛网寿命。

筛网的张紧程度和安装方式也影响寿命。筛网与滚筒框架贴合不紧时，矿粒在筛网与框架之间反复摩擦，加速破损。聚氨酯筛网采用模块化安装，单块更换方便，某块磨损后无需更换整张筛网，这一特性在大型滚筒筛上具有明显的经济性优势。

更换周期的判断依据与操作建议

筛网更换不应按固定时间执行，而应基于状态监测。判断筛网需要更换的依据有三个。

筛孔扩大是核心判据。筛孔边缘磨损后孔径逐渐变大，当扩大超过原孔径25%时，筛分精度下降明显，部分本应留在筛上的物料进入筛下，后续重选设备给料粒度失控。

筛下产品粒度合格率是另一个直接指标。正常运行时筛下物粒度应稳定在筛孔尺寸以内。当筛下产品中明显出现超过筛孔尺寸的颗粒时，说明筛网局部破损或孔径扩大超标，需要检查更换。

目视检查筛网表面状态。网丝断裂局部凹陷筛面出现明显亮斑或沟槽时，即使孔径尚未超标，也应考虑更换。筛网破损后矿粒从破损处直接穿落，该区域的筛分功能完全失效。

现场应储备备用筛网。砂金矿的作业环境决定了筛网更换无法完全按计划进行，突发破损时需要立即停机处理。备用筛网的存在可以将停机时间从数天缩短至数小时。备用筛网的规格应与在用筛网一致，聚氨酯筛网模块化程度高的设备可以仅储备常用磨损区域的模块，降低备件资金占用。

将您的矿石磨蚀性数据金粒粒度分布和滚筒筛运行参数发给我们，可以获取针对性的筛网材质选型建议和更换周期测算。
