水泥球磨机

水泥球磨机由筒体、衬板、研磨体、隔仓板、进料装置、出料装置、主轴承和传动系统组成。

筒体。焊接或铆接成形的圆筒，两头带端盖。筒体长度与直径比（长径比）是水泥磨的关键参数。普通水泥磨长径比2.5-3，高细磨能到3.5。筒体越长物料走得越慢磨得越细。

衬板。筒体内壁装衬板，保护筒体。水泥磨衬板和选矿磨不同，平衬板、波纹衬板、阶梯衬板、分级衬板、挡球圈。粗磨仓用阶梯衬板，把大球带高增强冲击粉碎力。细磨仓用小波纹或分级衬板，研磨为主不用太强冲击。衬板材质高锰钢、合金钢、橡胶，水泥磨高锰钢和合金钢用得多，橡胶衬板不耐高温。

隔仓板。水泥磨特有结构。把筒体分成2-4个仓。物料通过隔仓板从上一仓流到下一仓，粗颗粒不过去。隔仓板有单层和双层，双层隔仓板能加速料流。隔仓板篦缝宽度，粗磨仓装大球篦缝宽些，细磨仓小球篦缝窄些。

研磨体。钢球和钢段，水泥磨粒径比选矿磨小。粗磨仓用φ60-90mm钢球，细磨仓用φ15-40mm钢球或钢段。有些水泥厂细磨仓用微型钢段，圆柱形，研磨面积大、效率高。

进料和出料装置。进料端中空轴，带螺旋或鼓形给料器。出料端卸料罩，矿浆从罩子流出去。

传动系统。边缘传动和中心传动。大型水泥磨多中心传动，电机通过减速机直连磨机中心轴，传动效率高但减速机贵。小规格水泥磨用边缘传动便宜。

河南某水泥厂φ3.2×13m水泥磨，长径比4.06，三仓结构。粗磨仓装φ70-90mm钢球，中间仓装φ40-50mm钢球，细磨仓装φ20-30mm钢段。出料进选粉机分选，比表面积控制在350-370m²/kg。台时产量70吨，综合电耗33度/吨。

开流磨和圈流磨的区别

圈流磨产量高、电耗低、成品细度稳定，水泥厂主流配置。开流磨流程简单、投资低但产量小电耗高，小粉磨站或老厂还有。新线建议上圈流磨，多花百来万选粉机钱一年电费省回来。

选型要抓住哪些关键点

产量目标决定磨机规格大小。日产500吨熟料配φ2.4×8-10m磨机台时产量25-30吨。日产1000吨配φ2.6-2.8×10-12m磨机台时产量40-50吨。日产2000吨配φ3.0×12-13m磨机台时产量70-80吨。日产5000吨配φ3.8-4.2×13-14m磨机台时产量120-150吨。

产品细度影响磨机配置。普通硅酸盐水泥比表面积320-360m²/kg两仓磨足够。高标号水泥比表面积360-420m²/kg需要三仓磨，细磨仓配小钢段。

物料易磨性决定磨机规格。熟料易磨性差异大，同规格磨不同熟料台时产量能差30%。选型前做易磨性试验非常重要。

圈流磨配选粉机。选粉机型号和磨机产能匹配，选粉效率60-80%。选粉机小了成品细度控不住粗粉返得太少，大了浪费投资。

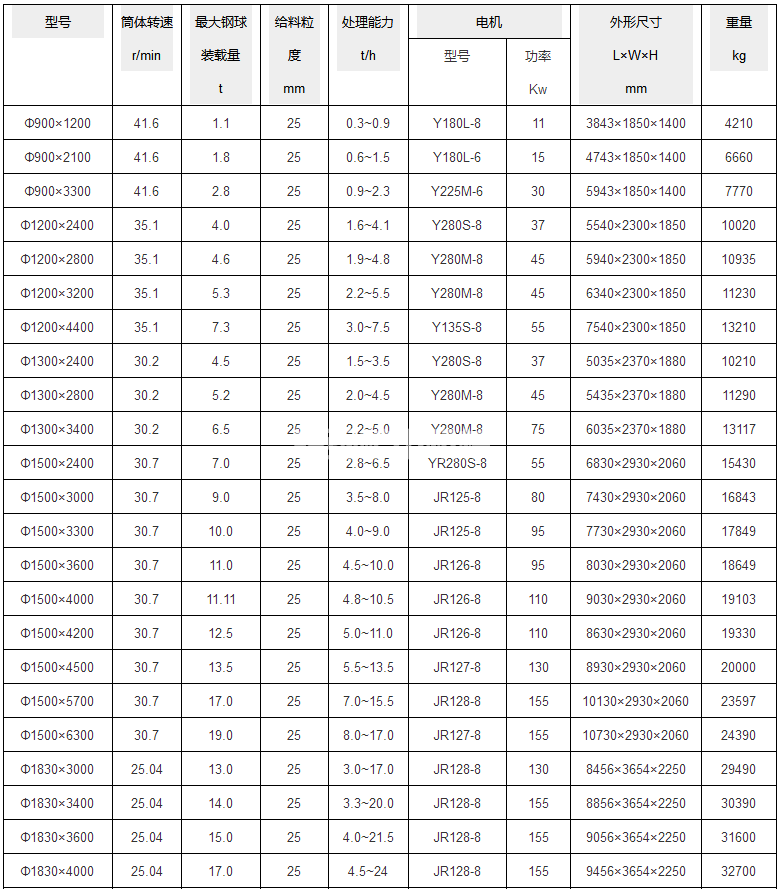

核心参数参考。筒体直径1.8-4.2米，长度6-15米，长径比2.5-3.5。电机功率55-4000千瓦，转速15-25转/分。装球率25-30%，磨内风速0.8-1.2米/秒。产品细度比表面积280-500m²/kg，吨水泥电耗28-38度。

水泥球磨机能磨什么

硅酸盐水泥熟料。水泥磨的主力物料，熟料加石膏加混合材磨成水泥。混合材有矿渣、粉煤灰、石灰石、火山灰、煤矸石。混合材和熟料硬度不同，磨到同样细度需要的时间不一样。

矿渣微粉。粒化高炉矿渣，单独粉磨到比表面积400-500m²/kg，做混凝土掺合料。磨矿渣难磨，产量只有磨熟料的50-70%。矿渣磨用高铬衬板高铬球，磨损大。

粉煤灰。电厂废弃物需要细磨后才能做建材。粉煤灰本身细度不够，球磨机磨到比表面积350-400m²/kg。

煤粉。水泥回转窑燃料需要干磨成煤粉。干法煤磨用钢球或钢段，热风烘干水分。煤磨要防爆设计，收尘器和管道加防爆阀。

不太适合的场景：超细矿渣粉比表面积500m²/kg以上用立磨更省电。特种水泥小批量生产，球磨机换品种清仓成本高。小产能20吨/小时以下用辊压机加球磨机组合更划算。

水泥球磨机好在哪

单机产能大。最大规格水泥球磨机台时产量能到180吨以上，一条生产线放一台磨机就够了。

产品细度控制稳。圈流磨配高效选粉机，成品比表面积波动控制在±10m²/kg以内。水泥强度稳定，质量投诉少。

适应多种物料。熟料、矿渣、粉煤灰、石膏、石灰石都能磨。换磨内隔仓板和研磨体配置就能调整。一个厂几种水泥轮着生产一台磨机能搞定。

运转率高。水泥磨连续生产，年运转率90%以上。齿轮、轴承、衬板大修周期2-3年，不会动不动停产。

操作维护简单。水泥磨工培训三到六个月能独立操作，给矿给料控制参数啥时候换球熟手心里有数。

安装要盯这几个地方

基础浇筑要一次成型。水泥磨运转振动大，基础钢筋要扎密。混凝土强度C30以上，养护28天。基础顶板水平度公差±2mm。地脚螺栓预留孔二次灌浆，磨机找正后浇注。

筒体水平度要准。磨机安装后进料端比出料端高1-2mm，物料在磨内停留时间足够。两端水平差超5mm物料偏流磨仓有效长度缩短。

隔仓板篦缝方向要对。隔仓板篦缝和物料流向成一定角度，粗磨仓侧入口大、出口小。装反了物料过不去卡仓。

衬板螺栓要热紧。水泥磨运转时筒体温度80-100度，衬板螺栓冷态拧70%扭矩，进料2-3小时后磨机温度稳定再拧到100%。冷态拧太紧磨机热了后螺栓拉长断裂，冷态拧不够磨机热了后螺栓松衬板掉。

选粉机安装要垂直。涡流选粉机导向叶片和转子垂直度控制1mm/m以内。不垂直的话分选效率下降细度控不稳。

日常操作要点

控制磨内通风。水泥磨磨内风速0.8-1.2米/秒。风速低了过粉磨磨内温度高细粉静电吸附糊衬板。风速高了物料跑太快产品跑粗。收尘器入口负压控制-1000到-2000Pa。

调整钢球级配。粗磨仓主攻冲击粉碎，大球比例要高。给料粒度15mm粗磨仓用φ70-90mm大球。细磨仓主攻研磨，小球或小钢段比例高。产品比表面积要求高细磨仓用φ15-25mm小钢段。每季度清仓筛球一次碎球拣出去补新球。

磨机电流要盯紧。磨机电流反映研磨体装载量和磨内物料填充率。电流突然降可能涨肚或研磨体脱落，电流突然升可能过粉磨阻碍料流。正常电流波动±10%以内。

出磨温度控制。水泥磨出磨物料温度不超120度。温度太高石膏脱水水泥假凝还损伤收尘袋。控制入磨物料温度和磨内喷水降温。

选粉机转速调。产品比表面积要求高选粉机转速提高，拉粗粉少了成品细。转速降下来粗粉多了成品粗。给定转速下成品细度还高可能是循环负荷太小。

听声音判磨况。粗磨仓声音沉闷有钢球撞击闷响，钢球和衬板之间隔着一层料正常。声音清脆金属撞击声磨内料少空砸衬板。声音发闷后突然变脆磨内料突然空了可能断料。

维护保养做什么

每日检查。磨机主轴承温度不超60度。润滑油压0.05-0.15MPa油位正常。润滑站滤器压差。收尘器排放浓度和压差。出磨提升机和选粉机电机电流。磨机筒体螺栓有无漏灰。

每周检查。衬板和隔仓板螺栓松紧。磨内人孔门密封。选粉机导向叶片的磨损。提升机胶带料斗。传动联轴器和轴承座。

每月检查。隔仓板篦缝磨损篦缝扩30%以上换。磨内衬板磨损剥落情况衬板磨剩40%厚度换。研磨体消耗量补加新球。选粉机转子间隙合理。高压电机绝缘电阻。

每半年。润滑油换新。主轴承巴氏合金层磨损检查。大小齿轮齿面点蚀和磨损测量。干油润滑系统管路疏通。润滑站油泵滤芯换。

每年。全面停磨检修更换严重磨损衬板和隔仓板。筒体钢板厚度探伤。传动齿轮翻面或换新。选粉机解体检查更换磨损转子叶片。收尘器滤袋抽样淘汰老化。

常见故障及处理

选型建议总结

水泥球磨机投资大运行周期长。选型前熟料易磨性试验做准确，矿渣掺量和硬度要清楚，产品细度和电耗目标要定明确。这些基础数据不准设备选大浪费选小干不够。

规格一步到位。磨机直径长度选大不选小。现在选φ3.2m五年后天产量上去了还能用，选φ2.6m到时候得整台换。

圈流磨加高效选粉机。开流磨和圈流磨台时差20%电耗差10%收尘器还容易堵。新线一概上圈流。

衬板研磨体材料别省。高铬衬板高铬球比普通高锰钢贵三分之一寿命长一倍。综合算账高铬材料更省钱。

配套收尘不能省。水泥磨收尘器排放浓度国标30mg/Nm³，新线直接上袋式收尘。旋风收尘早过时了。

山东某水泥集团5000吨/天熟料线，配φ4.2×14.5m圈流磨，三仓结构配高效涡流选粉机。磨含矿渣25%的普通硅酸盐水泥，台时产量165吨，比表面积360±10m²/kg，吨水泥电耗32度。磨内衬板用高铬铸铁，研磨体用高铬球，大修周期三年。
