棒磨机产品介绍

棒磨机的原理其实不复杂。一个旋转的圆筒里装着几十到上百根钢棒，物料从一端连续给入。筒体转动时，钢棒被带到一定高度然后落下，物料就在钢棒的线接触作用下被压碎和研磨。

和球磨机不同，钢棒之间是“线接触”，像擀面杖一样压碎物料。而球磨机里的钢球是“点接触”，冲击力更分散。这个区别很重要：棒磨机磨出来的产品粒度更均匀，大颗粒被优先磨碎，而已经合格的细颗粒不容易被继续研磨，所以过粉碎现象少。

实际运行中，棒磨机转速通常控制在临界转速的60%到75%。转速太低，钢棒提升高度不够，研磨效率低；转速太高，钢棒被甩到筒壁上起不到研磨作用。

主要结构组成

一台棒磨机主要由这几部分组成：

筒体：用钢板卷制焊接而成，两端有端盖。筒体内壁安装衬板，衬板的作用是保护筒体不被磨损，同时提升钢棒。衬板材质有高锰钢、合金钢、橡胶等几种选择。

给料部：物料和水的入口，通常采用螺旋给料器或溜管给料。给料要均匀稳定，忽大忽小会影响磨矿效果。

排料部：磨碎后的矿浆从这里排出。常见的排料方式有溢流型和格子型两种。溢流型靠矿浆自身高度差流出，结构简单；格子型通过格子板强制排料，适合粗磨。

传动装置：由电机、减速机、小齿轮和大齿圈组成。大齿圈固定在筒体上，小齿轮带动大齿圈使筒体旋转。

轴承：支撑筒体两端，分为滑动轴承和滚动轴承两种。滑动轴承承载能力强但维护麻烦，滚动轴承更省电但价格稍高。

棒磨机的类型对比

类型	排料方式	适用场景	特点
溢流型棒磨机	矿浆自然溢流	细磨、二段磨矿	结构简单，维护方便，过粉碎较少	格子型棒磨机	格子板强制排料	粗磨、大处理量	排料快，不易过磨，处理能力高	周边排料棒磨机	筒体周边排料	干法磨矿、特殊物料	排料通畅，适合干式作业

选择哪种类型，主要看你的磨矿细度要求。要求磨得细（200目以上），溢流型更合适；只要粗磨到20-60目，格子型效率更高。

选型要点

选棒磨机，核心就这几条：

处理量是第一道门槛。处理量小，选小规格型号；处理量大，选大规格。小厂选Φ1.5×3.0m左右就够了，中型选厂通常用Φ2.4×4.5m到Φ2.7×3.6m，大型项目才会用到Φ3.2×4.5m以上。

给料粒度决定筒体直径。钢棒直径不能超过给料粒度的20倍左右。给料中有50mm的大块，钢棒直径至少要在75mm以上，这就要求筒体直径够大，否则钢棒提升不起来。

磨矿细度决定长径比。要求产品细，长径比要大一些，延长物料在筒体内的停留时间。粗磨选长径比小的，细磨选长径比大的。

矿石硬度影响衬板和钢棒材质。硬矿石（如铁矿石、钨矿石）用高锰钢衬板和合金钢棒；软矿石（如磷矿石、石灰石）用橡胶衬板和普通钢棒就能满足。

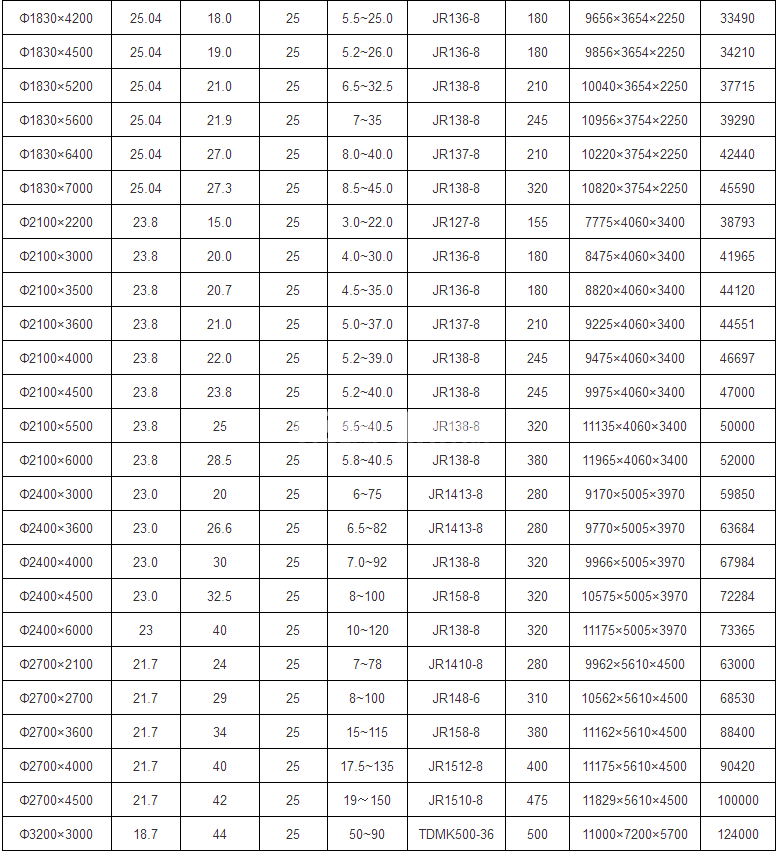

核心技术参数

选型时需要关注的核心参数：

筒体直径×长度：决定处理能力范围，直径越大处理量越大，长度越长磨矿细度越细
电机功率：通常在75kW到1000kW之间，功率越大处理能力越强
转速：占临界转速的比例，一般在60%-75%
装棒量：筒体容积的35%-45%，装棒太多或太少都会影响效率
处理能力：根据物料特性和型号不同，从每小时几吨到上百吨不等
排料粒度：可控制在0.8mm到5mm之间，调节给料量和排料方式可以改变细度

适用场景和可加工物料

棒磨机最适合的场景是：需要控制产品粒度的粗磨和细碎作业。

典型应用场景：

钨、锡等稀有金属矿的重选前磨矿（防止过粉碎）
玻璃砂、石英砂的生产
磷肥厂的磷矿石细碎
煤化工行业的水煤浆制备
建筑用机制砂的生产

常见加工物料：

金属矿石：钨矿、锡矿、铁矿、锰矿、铜矿
非金属矿：石英石、长石、磷矿石、重晶石、石墨
其他：煤、焦炭、刚玉、碳化硅

选棒磨机处理某物料前，建议先做小样试验，确认产品的粒度分布是否满足要求。

优势特点

棒磨机相比其他磨矿设备，有几个明显优势：

产品粒度均匀。钢棒的线接触磨矿方式，大颗粒被优先磨碎，合格细颗粒不再被过度研磨，所以产品粒度集中度高。

过粉碎少。对于钨、锡等脆性矿物，过粉碎意味着金属损失。棒磨机在这方面比球磨机强很多。

处理能力稳定。棒磨机运行平稳，不像反击式破碎机那样受磨损影响导致产品粒度波动大。

衬板寿命较长。钢棒对衬板的冲击比钢球小，衬板磨损更慢，换衬板的周期更长。

结构简单，维护方便。没有复杂的液压系统，操作工经过短期培训就能上手。

安装注意事项

安装棒磨机，这几条容易出问题：

基础要足够坚固。棒磨机运行时振动较大，基础不牢会导致地脚螺栓松动、筒体偏移。基础混凝土标号不低于C25，预埋螺栓要校准。

筒体水平度要精准。两端轴承座水平度误差控制在0.5mm/m以内，否则筒体会偏磨，钢棒往一侧跑。

给料装置要对中。给料管和筒体进料口的中心线要对准，偏了会导致给料不畅或漏浆。

大齿圈与小齿轮的啮合间隙要调好。间隙太大震动大、噪音大；间隙太小容易烧齿。用压铅法检查，齿侧间隙控制在0.3-0.5mm。

衬板螺栓要拧紧。衬板螺栓松动会导致衬板脱落，打坏筒体。安装时用扭力扳手按顺序拧紧，运行几天后复紧一次。

操作要点

操作棒磨机，记住这几条：

先空转后给料。启动前检查各部位正常，空转2-4小时，确认轴承温度正常、无异常声响，再开始给料。

给料要连续均匀。给料量忽大忽小会导致产品粒度波动，甚至堵塞。给料浓度控制在65%-80%比较合适。

钢棒要定期补加。钢棒会磨损变细，重量减轻影响研磨效率。每运行一段时间，根据电流变化和产品细度判断是否补加新棒。

排料粒度要勤检查。每班取样2-3次，检查排料细度。发现跑粗，适当增加装棒量或延长磨矿时间。

停机前排空物料。计划停机前，提前10-15分钟停止给料，让筒内物料磨完再停机。否则下次启动时物料结块，启动电流大，容易烧电机。

维护保养

维护保养做得好，棒磨机能用十年以上。

日常检查：

每天检查轴承温度，滑动轴承不超过65℃，滚动轴承不超过75℃
听大齿圈和小齿轮的声音，有周期性撞击声说明啮合有问题
检查衬板螺栓有无松动、漏浆

每周维护：

给各润滑点加注润滑脂
检查钢棒有无断棒、弯棒，发现及时取出
检查给料管、排料管磨损情况

每月维护：

停机打开人孔，检查衬板磨损情况
测量筒体直线度，超标及时调整
检查大齿圈齿面磨损

年度大修：

更换磨损严重的衬板
检查轴承并更换润滑油
校正传动系统对中

钢棒的使用寿命大概在3000-6000小时，具体看物料硬度和磨矿强度。发现断棒要马上取出，断棒会缠绕在一起堵塞排料口。

常见故障及处理

故障现象	可能原因	处理方法
轴承温度过高	润滑油不足或变质、轴承间隙过小、给料过多	添加或更换润滑油、调整轴承间隙、减少给料量	排料粒度跑粗	装棒量不足、给料量过大、棒径偏小	补加钢棒、减少给料量、更换大直径钢棒	筒体振动大	基础松动、齿圈啮合不良、钢棒缠绕	紧固地脚螺栓、调整齿圈间隙、清理断棒	电流波动大	给料不均匀、物料性质变化、衬板脱落	稳定给料、检查物料、停机检查衬板	噪音异常	齿圈磨损、轴承损坏、断棒	检查齿面、更换轴承、清理断棒
