高泥质锡矿石的洗矿-脱泥-重选联合工艺方案

高泥质锡矿石是所有锡选厂操作人员最头疼的一类矿石。粘土含量高、矿浆粘度大、重选分带模糊、细粒锡石损失严重。传统工艺直接上摇床，回收率往往只有40%到50%，大量锡金属随矿泥进入尾矿。

处理这类矿石，关键在于三道工序：洗矿、脱泥、重选。洗矿把粘土从矿石上剥下来，脱泥把矿泥从矿浆中分离出去，重选在清洁的矿浆中回收锡石。三道工序环环相扣，缺一不可。

本文从高泥质锡矿石的特性出发，给出洗矿-脱泥-重选联合工艺的完整方案。

一、高泥质锡矿石的特性与选矿难点

高泥质锡矿石常见于风化型锡矿床和尾矿库中的老尾矿。其典型特征是粘土矿物含量高，蒙脱石、高岭石、伊利石等粘土矿物占比可达15%到30%，甚至更高。

粘土矿物带来一系列选矿问题。粘土遇水膨胀，形成胶体，使矿浆粘度成倍增加。在粘稠的矿浆中，锡石颗粒沉降速度大幅下降，重选设备的分选效率被严重削弱。粘土还会包裹在锡石颗粒表面，改变锡石的表面性质和密度表现，使其在重选中表现为轻矿物。此外，粘土含量高导致矿浆管路和筛网频繁堵塞，设备故障率上升。

高泥质锡矿石的锡石嵌布粒度通常偏细，大量锡石分布在0.02到0.1毫米之间。这个粒级本身就难回收，加上矿泥的干扰，难度进一步加大。

高泥质锡矿石的洗矿-脱泥-重选联合工艺方案，核心思路就是先解决泥的问题，再解决锡的问题。洗矿把泥从矿石上剥下来，脱泥把泥从矿浆中分离出去，最后在清洁的矿浆中用重选回收锡石。

二、洗矿工艺设计

洗矿是高泥质矿石处理的第一道工序，目的是将粘土从矿石表面和颗粒间隙中剥离出来。洗矿不彻底，后续所有作业都会被矿泥困扰。

2.1 洗矿设备选择

圆筒洗矿机是最常用的洗矿设备。筒体内部设有高压喷淋系统和特制的扬料板，物料在筒体内翻滚时，扬料板将物料提升再抛落，物料之间相互撞击，加上高压水的冲刷，泥团被彻底碎解。圆筒洗矿机适合处理含泥量15%到30%的矿石，处理能力大，设备相对简单。

槽式擦洗机适用于难洗矿石。设备内部有多组搅拌叶轮，物料在高浓度状态下（60%到70%固含）被强烈搅拌，颗粒之间的剧烈摩擦将顽固泥壳剥离。对于含泥量超过30%或粘土已经胶结硬化的矿石，需要采用擦洗机。

振动筛筛分也是洗矿环节的一部分。滚筒洗矿机端部的筛网完成初筛，粗粒砾石排出丢弃。为了提高洗矿效率，可以采用双滚筒设计——第一段滚筒主要碎解泥团，第二段滚筒进一步清洗和筛分。

2.2 洗矿工艺流程

原矿进入振动给料机，给料机筛条预先筛除部分粗粒废石。-30mm物料进入圆筒洗矿机，在筒体内进行第一次洗涤。洗矿机前端加入高压水，水压控制在0.2到0.4兆帕，水量为矿石量的1.5到2倍。

滚筒洗矿机排料进入振动筛进行第一次筛分，筛孔8到12毫米。筛上粗粒（多为脉石）经皮带机输送至废石堆。筛下矿浆进入槽式擦洗机，进行二次强化擦洗。擦洗浓度控制在55%到65%，擦洗时间3到5分钟。

擦洗后的矿浆进入二次振动筛，筛孔2到4毫米，进一步分离粗粒和细粒。筛上粗粒进入跳汰回收锡石，筛下矿浆进入脱泥系统。

三、脱泥工艺设计

脱泥的目的是将矿浆中的细泥分离出去，为后续重选提供清洁的给矿。脱泥效率直接决定重选效果。

3.1 脱泥设备选择

水力旋流器是脱泥的核心设备。旋流器利用离心力加速颗粒沉降，细泥随溢流排出，粗粒从底流排出进入重选。旋流器的分界粒度通过直径和沉砂嘴尺寸调节，通常可以控制在0.01到0.05毫米之间。

脱泥的效率很大程度上取决于旋流器的规格选择和操作参数。处理高泥质矿浆时，推荐使用小直径旋流器组（直径150或250毫米），多台并联运行，以保证脱泥精度。

浓密机和脱泥斗适用于粗脱泥阶段。脱泥斗结构简单、无动力消耗，但脱泥精度较低。一般作为预脱泥设备，用于去除+0.074mm以上的粗泥。

3.2 脱泥工艺流程

来自洗矿系统的矿浆进入缓冲池，通过渣浆泵输送至第一段旋流器组。第一段旋流器采用较大直径（250到350毫米），主要去除+0.05mm以上的粗泥。底流进入第二段旋流器，溢流（含细泥）进入尾矿或浓密机。

第二段旋流器采用较小直径（150毫米），控制分界粒度0.02到0.03毫米。底流为脱泥后的粗砂，进入重选系统；溢流含极细泥和部分微细粒锡石，是否需要回收要看溢流中锡品位的经济性。

如果溢流中锡品位较高，可以增加离心机扫选段，回收微细粒锡石后再排尾矿。

脱泥系统的浓度控制十分关键。旋流器给矿浓度一般控制在12%到20%，浓度过高时分界粒度变粗，细泥会进入底流影响重选；浓度过低时处理量下降。通过自动调节补加水可以稳定给矿浓度。

四、重选工艺设计

经过洗矿脱泥后，重选的给矿条件已经大幅改善。矿浆中粘土含量大幅降低，锡石表面洁净，重选设备可以发挥正常效能。

4.1 重选设备选择

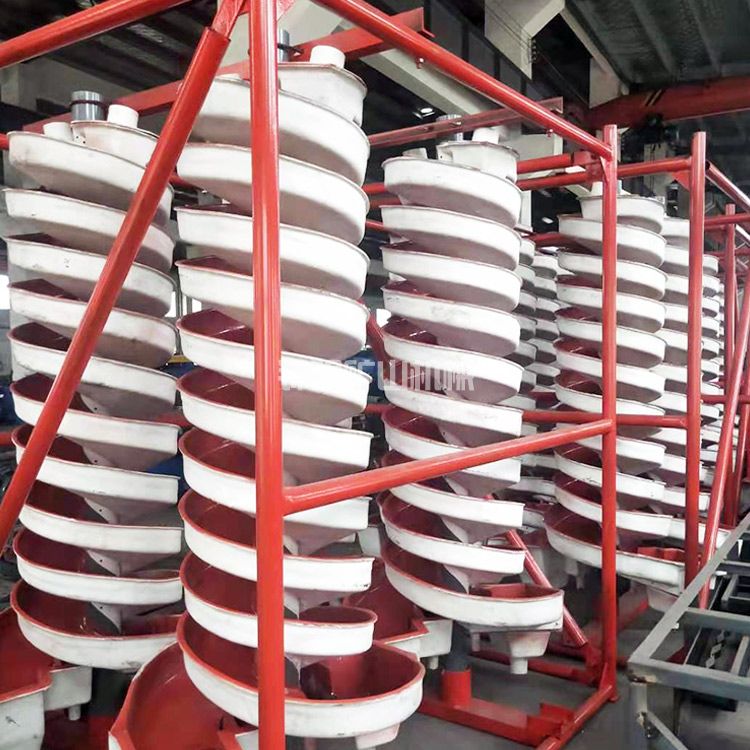

脱泥后的物料粒度通常在0.1到2毫米之间，适合采用螺旋溜槽和摇床的组合。螺旋溜槽用于粗选，处理量大、无需动力，可以快速抛除大量尾矿。螺旋溜槽的精矿再进入摇床精选，获得合格锡精矿。

如果矿石中含有微细粒锡石（-0.037mm），脱泥旋流器的底流中仍可能含有部分微细粒锡石。可以在摇床后增加离心机扫选段，回收这部分锡石。

跳汰机适合处理洗矿筛分出的粗粒级（+2mm），在洗矿段就完成回收。

4.2 重选工艺流程

脱泥后的矿浆经浓缩调浓后进入重选系统。首先采用螺旋溜槽组进行粗选。螺旋溜槽的精矿进入摇床精选，中矿返回再选。摇床产出最终锡精矿和尾矿。

螺旋溜槽的尾矿进入离心机扫选。离心机利用强离心力场回收微细粒锡石，产出扫选精矿和尾矿。扫选精矿返回摇床再选。

洗矿筛分出的粗粒级物料（+2mm）进入跳汰机粗选。跳汰机产出粗精矿和尾矿，粗精矿经球磨机再磨后进入摇床精选。

五、联合工艺流程总览

以下是高泥质锡矿石洗矿-脱泥-重选联合工艺的完整流程：

原矿经振动给料机预先筛分后进入圆筒洗矿机，高压水冲洗并碎解泥团。洗矿后物料进入双层振动筛，筛分得到+2mm、-2+0.2mm、-0.2mm三个级别。

+2mm粗粒进入跳汰机回收，跳汰精矿进入球磨机再磨后摇床精选，跳汰尾矿丢弃。

-2+0.2mm中粒进入螺旋溜槽粗选，精矿摇床精选，中矿返回，尾矿进入离心机扫选。

-0.2mm细粒进入旋流器脱泥。底流进入螺旋溜槽组，按中粒流程处理。溢流（含细泥）进入浓密机，底流进入尾矿库；如果溢流中锡品位有回收价值，先经离心机回收再排尾矿。

各作业产出的锡精矿合并进入浓密机脱水，再经过滤机脱水后获得最终锡精矿。

整个流程不使用任何浮选药剂，纯物理选矿，环保压力小。设备均为常规重选和分级设备，投资适中，操作维护相对简单。

六、工艺参数控制要点

洗矿环节的关键参数包括水量、水压和洗矿时间。水量控制在矿石量的1.5到2倍，水压0.2到0.4兆帕。对于难洗矿石，适当延长洗矿时间或增加擦洗段。判断洗矿是否充分的一个简单方法是观察洗后矿浆的颜色——黑褐色浓浆说明粘土还未洗净，较清澈的浆液说明洗矿到位。

脱泥环节的关键参数包括旋流器给矿浓度、给矿压力和分界粒度。给矿浓度控制在12%到20%，浓度过高时加稀释水。给矿压力0.1到0.2兆帕，通过调节砂泵转速或阀门控制。分界粒度通过选择旋流器直径和沉砂嘴尺寸来设定。

重选环节的参数根据来料性质调整。螺旋溜槽的给矿浓度20%到30%，给矿量要保持均匀。摇床的坡度0.5到1.5度，冲次240到300次/分，根据粒级和给矿量调节。离心机的转速和反冲水压力根据给矿细度设定。

七、经济性分析

以日处理500吨、原矿锡品位0.45%、含泥量20%的高泥质锡矿石为例进行经济测算。

回收率方面，无洗矿脱泥直接重选时，回收率通常不足50%。采用洗矿-脱泥-重选联合工艺，全流程综合回收率可以达到70%到78%。

按回收率75%计算，年产锡金属约506吨。对比不脱泥直接重选（回收率按45%计算），年增锡金属约203吨，按锡价18万元每吨计算，年增收约3645万元。

投资方面，洗矿系统（圆筒洗矿机、擦洗机、振动筛）约100到150万元，脱泥系统（旋流器组、渣浆泵、管道）约30到50万元，重选系统（螺旋溜槽、摇床、离心机）约120到180万元。新增设备总投资约250到380万元。

年运营成本增加主要来自电耗和水耗。洗矿和脱泥增加电耗约2到3度每吨，增加水耗约0.5到1吨每吨。年增加运营成本约50到80万元。

投资回收期不到两个月，经济性非常明显。

八、实施建议

对于正在被高泥质问题困扰的锡选厂，建议按以下步骤实施改造。

先做洗矿试验。取代表性矿样，测定含泥量和粘土矿物类型。用小型滚筒洗矿机做洗矿试验，确定最佳洗矿时间和水量。

再做脱泥试验。用实验室旋流器做脱泥试验，确定最佳分级粒度和脱泥效率。收集脱泥前后的矿浆样品，对比重选效果。

再根据试验结果确定设备配置。含泥量在15%到25%之间，采用一段洗矿加单级旋流器脱泥。含泥量超过25%，增加擦洗机和两级旋流器脱泥。

最后分步实施。如果资金紧张，可以先增加旋流器脱泥系统，在现有流程上改造。脱泥改造投资小、见效快，可在低成本下验证脱泥对回收率提升的效果。

高泥质锡矿石并不可怕，可怕的是用错方法。直接重选是死路，洗矿-脱泥-重选是正路。把泥的问题解决在前端，后面的重选就和常规矿石没有区别。建议从脱泥改造入手，这是投资最小、见效最快的切入点。
